ADA - ANNEAU DOUBLE ARTICULATION - GRADE 80

ADA - ANNEAU DOUBLE ARTICULATION - GRADE 80

103,88 € 103,88 € 103.88 EUR

103,88 €

Type : Anneau double articulation
Résistance : CMU 400 kg à 12 500 kg
Marque : Green Pin
Réglementation : Directive machine 2006/42/CE

FRÉQUENCE D'UTILISATION.
RÈGLEMENTATION
RÉFÉRENCE [ADA-GPADA] - CMU - FILETAGE

Cette combinaison n'existe pas.

Ajouter à la commande

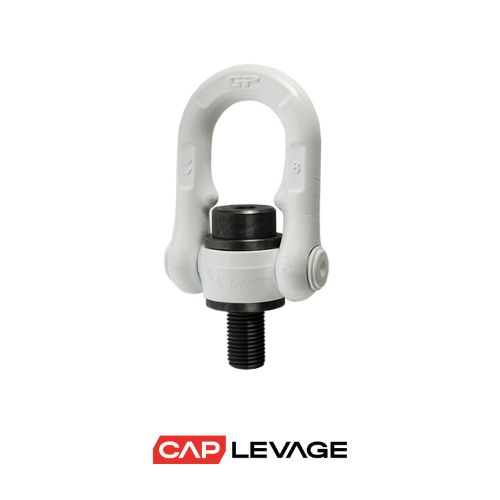

QUINCAILLERIE : ADA – ANNEAU DOUBLE ARTICULATION – GRADE 80

L’anneau double articulation ADA Green Pin® – Réf. GPADA est un accessoire de levage haute performance, conçu pour une utilisation intensive. Doté d’une rotation à 360° et d’une pivotabilité à 180°, il offre une flexibilité maximale lors des opérations de levage, y compris dans les positions les plus défavorables. Fabriqué en acier allié trempé et revenu, conforme à la classe de résistance Grade 80, il garantit une robustesse et une fiabilité exceptionnelles. Sa conception évite tout coincement pendant la rotation, et sa CMU est certifiée à 90°, pour une sécurité totale.

⚙️ CARACTÉRISTIQUES PRINCIPALES

Fabricant : VAN BEEST
Référence produit : ADA – GPADA
Type : Anneau de levage double articulation à visser
Qualité : Grade 80 – Acier allié, trempé et revenu
Rotation : 360° rotatif – 180° pivotant
Filetage : métrique (ISO), du M8 au M42
CMU : de 0,4 T à 12,5 T (à 90°)
Température d’utilisation : de –40°C à +200°C
Finition : peinture blanche ou rouge
Certifications : 2.1, 2.2, 3.1, MTCa, MPIb, CE
Marquage : CMU, Grade, fabricant, filetage, traçabilité

🎯 APPLICATIONS

Levage intensif de composants mécaniques, machines-outils, moules, châssis lourds
Idéal pour les opérations où la liberté d’orientation est cruciale
Utilisation dans :
- Industrie lourde, BTP, offshore, maintenance, transport, outillage
Compatible avec les équipements filetés standards nécessitant un point de levage sécurisé et orientable

🧰 CONSEILS D'UTILISATION

Vérifier que l’anneau pivote librement avant tout levage
Monter uniquement sur un taraudage adapté au filetage (voir tableau dimensionnel)
Respecter le couple de serrage recommandé (de 6,5 à 1000 Nm selon modèle)
Contrôler l’alignement du brin de traction pour assurer le bon positionnement sous charge
Ne pas utiliser si l’anneau ne tourne plus librement ou en cas de jeu excessif

🛡️ RÈGLES DE SÉCURITÉ

Ne jamais dépasser la CMU indiquée à 90°
Retirer immédiatement du service en cas de :
- Filetage endommagé, corrosion, fissure, rotation bloquée
Toujours porter les EPI recommandés : gants anti-coupure, chaussures S3, lunettes

📄 CADRE RÉGLEMENTAIRE ET NORMES

Conforme à la Directive Machines 2006/42/CE
Norme applicable : EN 1677-1
Articles du Code du travail : R.4311-1 à R.4323-57
Marquage conforme aux exigences : CMU, CE, Grade, filetage, série, fabricant

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

L’anneau double articulation ADA – VAN BEEST est soumis aux vérifications générales périodiques obligatoires, selon l’arrêté du 1er mars 2004 (modifié) et les articles R.4323-23 à R.4323-27 du Code du travail.
Ces contrôles doivent être réalisés par :

Un bureau de contrôle agréé
Une personne habilitée en interne
Une entreprise spécialisée dans les accessoires de levage, disposant des compétences réglementaires requises.

🟥➤ Un besoin, une urgence, une vérification à prévoir ?
Notre équipe vous répond rapidement au 05 49 53 37 87 ou par mail à be@caplevage.fr

— Efficacité et fiabilité garanties, réponse en 24h !

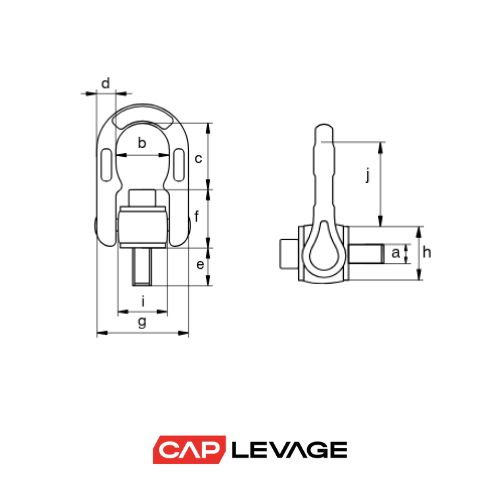

RÉFÉRENCE	CMU	a	b	c	e	f	j	POIDS	SERVICE
	t	mm	mm	mm	mm	mm	mm	kg
ADA8-GPAD8	0.4	M8	35	41	18	35	43	0.43	Demande de devis
ADA10-GPAD10	0.7	M10	35	39	18	37	43	0.44	Demande de devis
ADA12-GPAD12	1	M12	35	36	22	39	43	0.46	Demande de devis
ADA14-GPAD14	1.3	M14	35	35	22	42	43	0.47	Demande de devis
ADA16-GPAD16	1.6	M16	35	42	28	43	52	0.52	Demande de devis
ADA18-GPAD18	2	M18	35	40	28	45	52	0.54	Demande de devis
ADA20-GPAD20	2.5	M20	35	38	32	47	52	0.59	Demande de devis
ADA22-GPAD22	3	M22	53	57	33	69	71	1.88	Demande de devis
