QUINCAILLERIE : ANNEAU DE LEVAGE À SOUDER HAUTE RÉSISTANCE

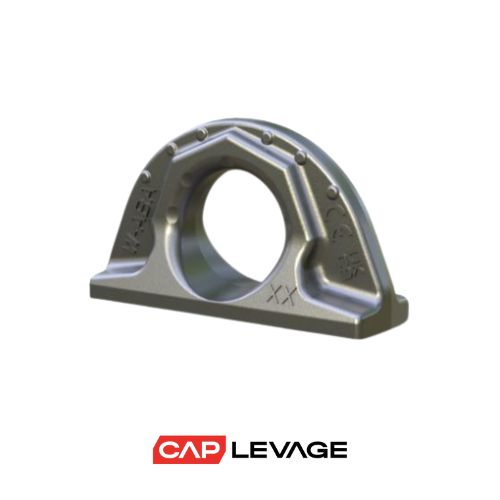

L’anneau de levage à souder RUD – Réf. W-ABA est un point d’ancrage haute performance, spécialement conçu pour les applications de levage intensif dans des environnements industriels exigeants. Fabriquée en acier allié forgé avec un anneau mobile articulé, elle se soude directement sur la structure porteuse, garantissant une fixation permanente, fiable et résistante aux fortes charges. Son design compact et robuste permet un usage sûr même dans des espaces restreints, tout en assurant une parfaite orientation dans l’axe de traction.
⚙️ CARACTÉRISTIQUES PRINCIPALES
Fabricant : RUD
Référence : W-ABA
Type : Anneau de levage à souder
Fréquence d’utilisation : intensif
Matériau : acier allié forgé, haute résistance mécanique
Finition : revêtement anticorrosion
Fixation : par soudure sur support métallique
Orientation : droit, charge dirigée dans l’axe
Marquage : CMU, CE, fabricant, traçabilité
🎯 APPLICATIONS
Points d’ancrage pour levage intensif sur équipements, bâtis, outillages lourds
Fixation permanente sur structures métalliques, châssis, moules industriels
Utilisation dans les domaines : industrie lourde, BTP, logistique, maintenance
Parfait pour levage en angle, rotations contrôlées et charges multidirectionnelles
🧰 CONSEILS D'UTILISATION
La soudure doit être réalisée par un opérateur qualifié, suivant les instructions du fabricant
Vérifier que la CMU est conforme aux besoins et aux angles de levage prévus
Ne jamais utiliser si l’anneau présente un jeu anormal, une corrosion avancée ou une fissure
Lubrifier légèrement l’articulation si nécessaire pour maintenir la mobilité
Installer en respectant les zones de soudure conseillées pour garantir la tenue mécanique
🛡️ RÈGLES DE SÉCURITÉ
Ne pas dépasser la charge maximale d’utilisation (CMU)
Retirer du service si :
Fissure sur la soudure ou la base, déformation visible, marquage illisible
Blocage ou grippage de l’anneau articulé
Inspection visuelle obligatoire avant chaque utilisation
Utiliser les EPI requis (gants, protection oculaire, casque) lors des manipulations et du levage
📄 CADRE RÉGLEMENTAIRE ET NORMES
Conforme à la Directive Machines 2006/42/CE
Normes applicables : EN 1677-1, EN ISO 12100, spécifications RUD
Code du travail : articles R.4311-1 à R.4323-57
Marquage obligatoire : CMU, CE, fabricant, référence de traçabilité
⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES
L’oreille de levage à souder W-ABA – RUD n'est pas soumis aux vérifications générales périodiques annuelles car incorporé à une machine, selon l’arrêté du 1er mars 2004 (modifié) et les articles R.4323-23 à R.4323-27 du Code du travail.
Toutefois, un contrôle visuel doit être effectué dans le cadre de la maintenance de matériel.
🟥➤ Un besoin, une urgence, une vérification à prévoir ?
Notre équipe vous répond rapidement au 05 49 53 37 87 ou par mail à be@caplevage.fr
— Efficacité et fiabilité garanties, réponse en 24h!

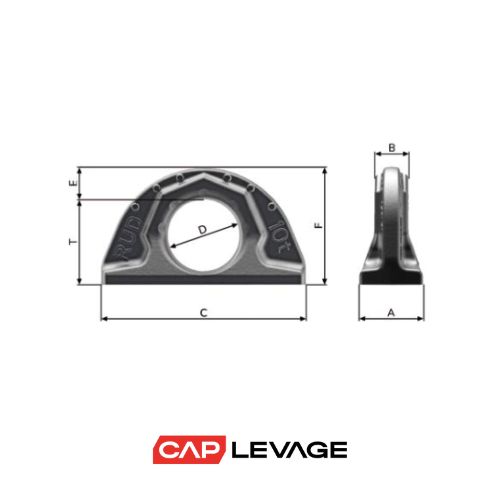

| RÉFÉRENCE | CMU | A | B | C | D | E | F | POIDS | SERVICE |
| t | mm | mm | mm | mm | mm | mm | kg | ||
| W-ABA-7907698 | 0.8 | 22 | 12 | 70 | 32 | 12 | 38 | 0.20 | Demande de devis |
| W-ABA-7900352 | 1.6 | 30 | 16 | 100 | 35 | 16 | 41.5 | 0.45 | Demande de devis |
| W-ABA-7900353 | 3.2 | 41 | 23 | 137 | 50 | 21 | 59 | 1.1 | Demande de devis |
| W-ABA-7900354 | 5 | 51 | 27 | 172 | 60 | 27.5 | 71.5 | 2.3 | Demande de devis |
| W-ABA-7900355 | 10 | 70 | 38 | 228 | 80 | 35 | 95 | 5.3 | Demande de devis |
| W-ABA-7902174 | 20 | 90 | 52 | 272 | 115 | 40 | 135 | 10.7 | Demande de devis |
| W-ABA-7902175 | 31.5 | 108 | 64 | 320 | 130 | 50 | 154 | 18.3 | Demande de devis |
