  2. AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR - CMU 3 TONNES - TRACTEL
Tarif publique

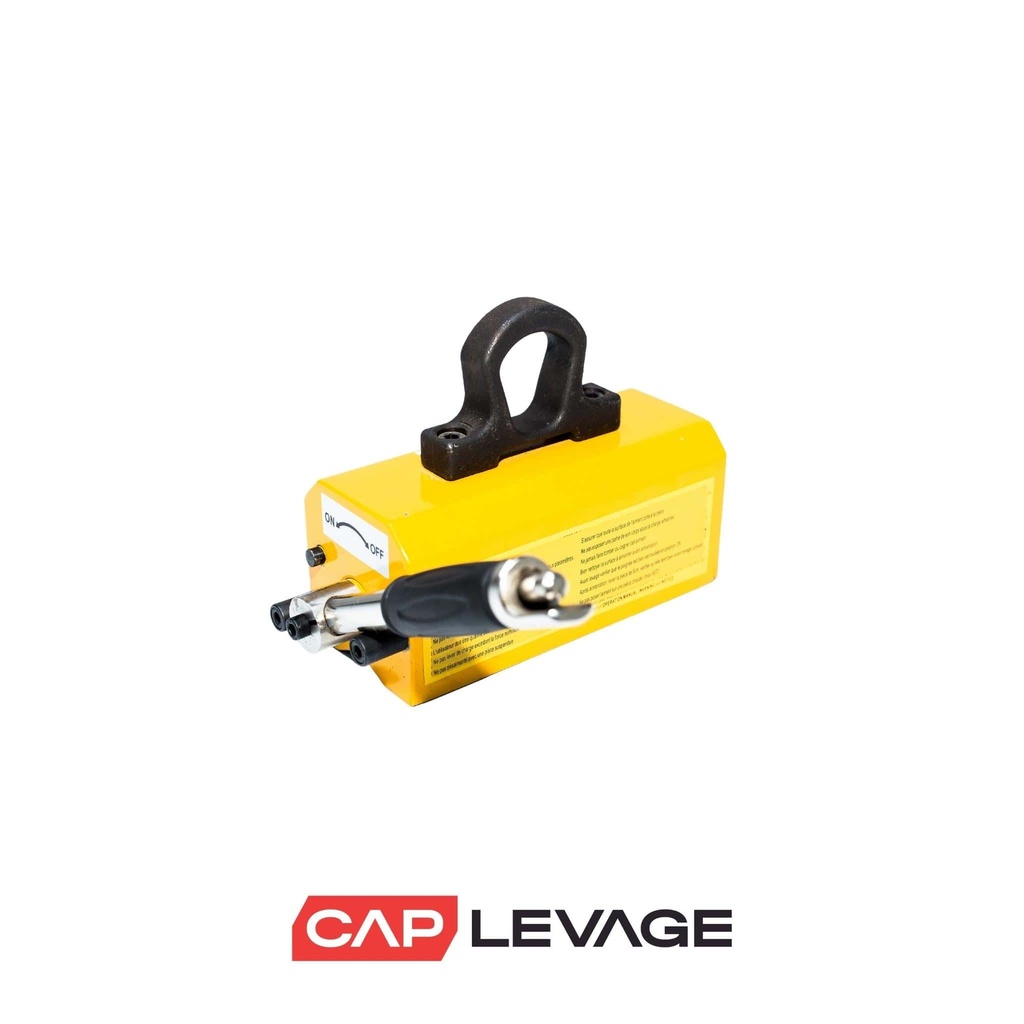

AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR - CMU 3 TONNES - TRACTEL

6 880,00 € 6 880,00 € 6880.0 EUR

6 880,00 €

Référence : APLM3000

Aimant de levage permanent manuel
Utilisable sur des surfaces plates et cylindriques
Capacité de levage 3 000 kilos
  • CMU AIMANT (sur plat)
  • CMU AIMANT (sur rond)
  • FABRICANT
  • FRÉQUENCE D'UTILISATION

Cette combinaison n'existe pas.

Ajouter à la commande

Faire une demande de devis
 Prendre rendez-vous avec un expert levage

Contacter notre service client
  05 49 53 37 87  -   be@caplevage.fr


Aimant de levage manuel MAGFOR II 3000 - TRACTEL



Caractéristiques principales :


• Capacité Maximale d'Utilisation (CMU) : 3000 kg sur plat, 1200 kg sur rond
• Température d'utilisation : -20°C à +80°C
• Poids de l'aimant : 190 kg
• Code produit : 192138

Dimensions :


• Longueur (A) : 501 mm (+/- 35 mm)
• Largeur (B) : 254 mm (+/- 10 mm)
• Hauteur (C) : 195 mm (+/- 20 mm)
• Autres dimensions : D = 295 mm, E = 190 mm, F = 100 mm, G = 450 mm

Principe de fonctionnement :


Le MAGFOR II 3000 utilise des aimants permanents à haute énergie. Un rotor permet d'orienter le flux magnétique soit vers la charge (position "activée"), soit vers une masse magnétique interne (position "désactivée").

Éléments de sécurité :


• Levier d'armement ergonomique et robuste
• Dispositif de verrouillage automatique en position "activée"
• Système de désactivation nécessitant l'utilisation des deux mains pour plus de sécurité

Applications :


Conçu pour la manutention de charges ferromagnétiques planes ou cylindriques, brutes ou usinées. Conforme à la norme EN 13155:2003.

Facteurs influençant la capacité de levage :


• Nature de la charge : CMU varie selon le type d'acier (100% pour l'acier à faible teneur en carbone, 50% pour l'inox 430F, 0% pour l'inox 304)
• Entrefer : Rugosité de surface, oxydation ou présence de peinture réduisent la capacité de levage
• Dimensions et forme de la charge : Épaisseur, surface de contact et longueur de la pièce affectent la performance
• Horizontalité de la charge : Puissance maximale obtenue lorsque les forces s'appliquent perpendiculairement à la surface des pôles actifs

Capacités selon l'épaisseur et l'état de surface (pour acier S235) :


• Surface rectifiée, propre et lisse (entrefer < 0,1 mm) :
  • ≥ 80 mm : 3000 kg
  • ≥ 60 mm : 2850 kg
  • ≥ 50 mm : 2700 kg
  • ≥ 40 mm : 2400 kg
  • ≥ 30 mm : 1950 kg
  • ≥ 25 mm : 1200 kg
    • Surface laminée à chaud/rouillée (entrefer 0,1 à 0,3 mm) :
  • ≥ 80 mm : 2550 kg
  • ≥ 60 mm : 2400 kg
  • ≥ 50 mm : 2250 kg
  • ≥ 40 mm : 1950 kg
  • ≥ 30 mm : 1650 kg
  • ≥ 25 mm : 1050 kg
    • Surface irrégulière et rugueuse (entrefer 0,3 à 0,5 mm) :
  • ≥ 80 mm : 2100 kg
  • ≥ 60 mm : 1950 kg
  • ≥ 50 mm : 1800 kg
  • ≥ 40 mm : 1650 kg
  • ≥ 30 mm : 1350 kg
  • ≥ 25 mm : 900 kg

Consignes de sécurité :


• Ne jamais utiliser pour le levage de personnes
• Interdiction de stationner sous la charge
• Ne pas armer l'aimant sans contact avec une pièce ferreuse
• Ne jamais désactiver l'aimant sans s'assurer que la charge repose sur une surface stable
• Utiliser uniquement dans la plage de température spécifiée
Le MAGFOR II 3000 est une solution de levage fiable et sécurisée pour les charges ferromagnétiques très lourdes, offrant un bon rapport performance/encombrement.




FICHE TECHNIQUE CAP LEVAGE


FICHE TECHNIQUE MAGFOR TRACTEL


MODE DEMPLOI MAGFOR TRACTEL
