ELINGUES CHAINES SUR MESURE
Fabrication d’élingues chaîne sur mesure
Cap Levage fabrique et assemble dans ses ateliers des élingues chaîne sur mesure Grade 80, Grade 100 et Grade 120, de 1 à 4 brins.
Chaque élingue est configurée en fonction de votre besoin : CMU, longueur, nombre de brins, type de crochets, raccourcisseurs, anneaux de tête, encombrement et contraintes particulières liées à votre opération de levage.
Nos élingues chaîne sont fabriquées dans le cadre de notre processus qualité, en prenant en compte les exigences de la norme NF EN 818-4 et de la Directive Machines 2006/42/CE .
Chaque élingue fabriquée par Cap Levage possède une identification et un numéro de traçabilité uniques permettant de retrouver ses caractéristiques ainsi que la traçabilité des composants utilisés lors de son assemblage.
Des élingues chaîne fabriquées selon votre besoin
Une opération de levage ne peut pas toujours être réalisée avec une élingue standard.
La masse de la charge, ses dimensions, ses points de préhension, l'espace disponible, les angles d'élingage, le passage des crochets ou encore l'environnement d'utilisation peuvent nécessiter une configuration particulière.
Cap Levage réalise dans ses ateliers des élingues chaîne sur mesure , adaptées aux caractéristiques et aux contraintes de votre opération de levage.
Nous fabriquons notamment :
- des élingues chaîne 1 brin ;
- des élingues chaîne 2 brins ;
- des élingues chaîne 3 brins ;
- des élingues chaîne 4 brins ;
- des élingues en Grade 80 ;
- des élingues en Grade 100 ;
- des élingues en Grade 120 ;
- des élingues avec ou sans raccourcisseurs ;
- des élingues de longueurs spécifiques ;
- des élingues avec différents types de crochets et d'accessoires ;
- des élingues intégrant des composants tournants ou non tournants ;
- des assemblages répondant à des contraintes dimensionnelles particulières ;
- des montages spécifiques réalisés en fonction du besoin du client.
Au-delà des configurations standards, notre équipe peut étudier un montage spécifique lorsque les caractéristiques de la charge ou les conditions d'utilisation le nécessitent.
Présenter mon besoins à Cap Levage
Grade 80, Grade 100 ou Grade 120
Cap Levage assemble des élingues chaîne en Grade 80, Grade 100 et Grade 120.
Le choix du grade, du diamètre de chaîne et des différents composants dépend notamment de la capacité recherchée, de la configuration de l'élingue et de ses conditions d'utilisation.
Notre équipe peut vous accompagner dans la définition de la configuration adaptée à votre besoin.
Lorsque vous connaissez déjà les caractéristiques recherchées, vous pouvez également nous transmettre directement votre cahier des charges, votre plan, votre croquis ou compléter l'un de nos plans de montage.
Notre savoir-faire dans la fabrication d’élingues chaîne
La fabrication d'une élingue chaîne ne consiste pas uniquement à assembler une chaîne et deux accessoires.
La sécurité et la traçabilité du matériel reposent sur la maîtrise de l'ensemble du processus : définition de la configuration, sélection des composants, assemblage, identification, contrôle et documentation.
Cap Levage maîtrise l'ensemble de ces étapes dans ses ateliers.
1. Définition de la configuration
La première étape consiste à déterminer les caractéristiques de l'élingue nécessaire à l'opération de levage.
Selon le besoin, différents paramètres peuvent être pris en compte :
- la masse de la charge à lever ;
- la CMU nécessaire ;
- le nombre de points de préhension ;
- le nombre de brins ;
- la longueur utile recherchée ;
- les angles d'élingage ;
- les dimensions de la charge ;
- les points de fixation disponibles ;
- le type de crochet nécessaire ;
- le passage disponible pour les crochets et accessoires ;
- la nécessité d'utiliser des raccourcisseurs ;
- la nécessité d'utiliser des composants tournants ;
- l'encombrement disponible ;
- les contraintes particulières de l'opération de levage.
Lorsque le besoin sort des configurations standards, notre équipe étudie les différentes contraintes afin de définir un montage spécifique.
2. Sélection des composants
La qualité d'une élingue dépend également de la qualité et de la compatibilité des composants utilisés pour son assemblage.
Les fournisseurs et composants entrant dans notre processus de fabrication sont sélectionnés selon les critères définis dans notre système de management de la qualité ISO 9001.
Cette sélection contribue à la maîtrise de notre processus de fabrication et à la traçabilité du matériel livré.
Chaque composant utilisé dans la fabrication d'une élingue est intégré à notre système de traçabilité.
3. Assemblage dans nos ateliers
Les élingues chaîne Cap Levage sont assemblées dans nos ateliers par des opérateurs formés à nos méthodes et à notre processus de fabrication.
Nos opérateurs suivent un plan de formation défini, accompagné de contrôles réguliers de leurs compétences.
Cette organisation permet d'assurer une montée en compétence progressive des opérateurs et de vérifier régulièrement leur capacité à réaliser les différentes opérations entrant dans la fabrication de nos élingues.
L'objectif est de maintenir une maîtrise constante de notre processus de production.
4. Contrôle qualité après assemblage
Après son assemblage, chaque élingue chaîne fabriquée par Cap Levage fait l'objet d'un contrôle qualité.
Ce contrôle constitue une étape de notre processus de production.
Il intervient avant l'établissement du certificat associé à l'élingue.
Ce n'est qu'après réalisation du contrôle prévu dans notre processus que les documents associés au matériel sont établis.
Fabrication selon la NF EN 818-4
La fabrication de nos élingues chaîne prend en compte les exigences applicables de la NF EN 818-4 – Chaînes de levage à maillons courts – Sécurité – Partie 4 : Élingues en chaînes.
Cette norme constitue une référence essentielle pour les élingues en chaînes destinées aux opérations de levage.
Elle encadre notamment les exigences applicables à la conception, à la fabrication, à l'identification et aux caractéristiques des élingues en chaînes relevant de son domaine d'application.
Cap Levage intègre ces exigences dans son processus de fabrication et de contrôle des élingues concernées.
Directive Machines 2006/42/CE
Les élingues de levage concernées sont également fabriquées en prenant en compte les exigences réglementaires applicables de la Directive 2006/42/CE du Parlement européen et du Conseil du 17 mai 2006 relative aux machines, notamment les dispositions applicables aux accessoires de levage.
À l'issue du processus de fabrication et de contrôle, Cap Levage établit les documents réglementaires applicables au matériel concerné.
Le certificat remis avec l'élingue permet notamment d'identifier précisément le matériel fabriqué et ses principales caractéristiques.
Notre document de conformité actuel reprend notamment le type de matériel, le numéro individuel, la date de fabrication, le fabricant, la CMU, le nombre de brins, la longueur, le diamètre et le grade.
Une traçabilité individuelle de chaque élingue
Une élingue, un numéro unique
Chaque élingue chaîne fabriquée par Cap Levage reçoit un numéro unique de traçabilité.
Ce numéro constitue l'identité du matériel.
Il permet de relier l'élingue fabriquée aux informations enregistrées lors de sa fabrication et d'assurer la traçabilité des composants entrant dans son assemblage.
Grâce à ce système, Cap Levage peut retrouver les certificats des différents composants utilisés pour fabriquer l'élingue.
Cette traçabilité ne concerne donc pas uniquement l'élingue terminée : elle permet également de conserver le lien avec les éléments ayant servi à son assemblage.
Une identification complète directement sur l’élingue
L'identification associée à nos élingues permet notamment de retrouver les principales informations du matériel.
Selon la configuration concernée, sont notamment présents :
- le numéro unique de traçabilité ;
- le nom du fabricant Cap Levage ;
- la CMU – Charge Maximale d'Utilisation en fonction des angles de travail ;
- le Grade ;
- la date de fabrication ;
- la longueur ;
- le nombre de brins ;
- le marquage CE applicable ;
- un QR code associé au numéro de série ;
- un QR code permettant d'accéder à la notice d'utilisation numérique.
L'utilisateur dispose ainsi directement sur le matériel des informations essentielles permettant son identification.
Du matériel physique à sa documentation numérique
La traçabilité Cap Levage ne s'arrête pas à la plaque d'identification.
Nous cherchons également à rendre les informations et documents associés au matériel facilement accessibles pendant sa durée d'utilisation.
Le QR code présent sur l'élingue permet notamment d'établir un lien entre le matériel physique et les informations numériques qui lui sont associées.
Cette approche facilite l'identification du matériel sur le terrain et l'accès à sa documentation.
Quels documents sont remis avec une élingue chaîne Cap Levage ?
Chaque élingue fabriquée et contrôlée dispose des documents associés prévus dans notre processus.

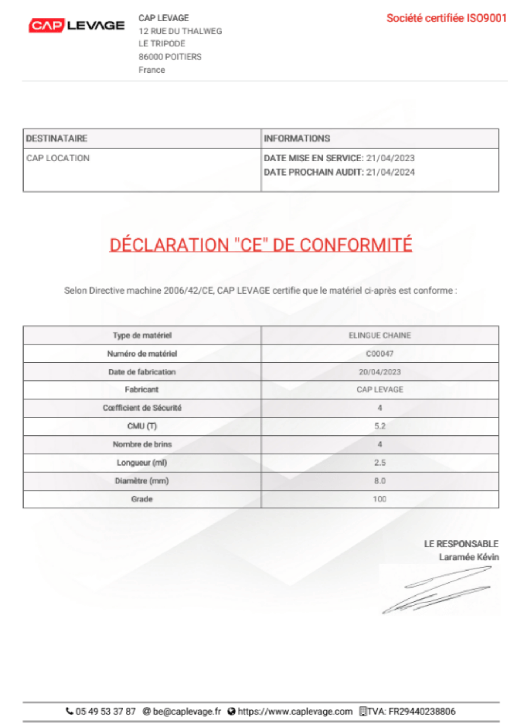

Le certificat
Après fabrication et contrôle, un certificat est établi pour identifier le matériel et reprendre ses principales caractéristiques.
Il permet notamment de retrouver :
- le type de matériel ;
- le numéro unique du matériel ;
- la date de fabrication ;
- le fabricant ;
- la CMU ;
- le nombre de brins ;
- la longueur ;
- le diamètre ;
- le grade ;
- les informations réglementaires applicables.
La fiche de sécurité
Une fiche de sécurité est également mise à disposition afin de rappeler les informations essentielles relatives à l'utilisation du matériel.
La notice d’utilisation numérique
La notice d'utilisation est disponible sous forme numérique.
Elle peut être consultée directement grâce au QR code présent sur l'élingue.
L'utilisateur peut ainsi retrouver la documentation associée au matériel depuis son smartphone, sa tablette ou son ordinateur.
Retrouvez également vos élingues dans Cap Contrôle
Les clients utilisant Cap Contrôle peuvent également disposer des informations et documents relatifs à leurs élingues sous forme numérique.
Le certificat peut ainsi être associé au matériel dans le parc numérique afin de faciliter sa consultation et son suivi.
Cette continuité entre fabrication, identification, documentation et suivi du matériel permet de conserver les informations utiles tout au long de la vie de l'élingue.
Choisissez votre montage d’élingue chaîne
Vous connaissez déjà le type d'élingue dont vous avez besoin ?
Cap Levage met à votre disposition des plans de montage téléchargeables permettant d'identifier facilement la configuration recherchée et de nous communiquer les dimensions nécessaires à sa fabrication.
Élingue chaîne 1 brin
Une configuration à un brin pouvant être adaptée en longueur, en capacité et avec différents accessoires d'extrémité.
Élingue chaîne 2 brins
Une configuration à deux brins pouvant être réalisée avec différents anneaux, crochets, raccourcisseurs et longueurs.
Élingue chaîne 3 brins
Une configuration à trois brins pouvant être adaptée aux caractéristiques de la charge et aux points de préhension disponibles.

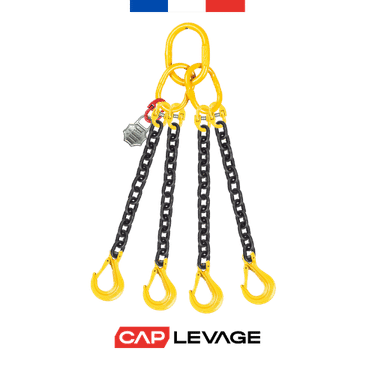

Élingue chaîne 4 brins
Une configuration à quatre brins disponible dans différentes longueurs, grades et configurations d'accessoires.
Montage spécifique
Votre besoin ne correspond à aucune configuration standard ?
Transmettez-nous votre plan, un croquis, une photographie ou les caractéristiques de votre charge afin que notre équipe puisse étudier votre demande.
Demander un montage spécifique
Téléchargez votre plan de montage et indiquez-nous vos dimensions
Pour faciliter la définition d'une élingue sur mesure, Cap Levage met à disposition des plans de montage correspondant aux principales configurations d'élingues chaîne.
Le principe est simple :
1. Choisissez votre configuration.
2. Téléchargez le plan correspondant.
3. Indiquez les dimensions et caractéristiques recherchées.
4. Retournez-nous le plan complété avec votre demande.
Notre équipe dispose alors d'une représentation claire du montage recherché et des informations nécessaires à l'étude de votre besoin.
Le plan de montage Cap Levage permet notamment de représenter la disposition des différents composants et de renseigner les caractéristiques du montage. Notre modèle quatre brins présente par exemple l'anneau de tête, les quatre brins, les raccourcisseurs et les crochets d'extrémité.
| Type | Élingue chaine 1 Brin | Élingue chaine 2 brins | Élingue chaine 3 brins | Élingue chaine 4 brins |
| Crochet à linguet |
|
|
|
|
| Crochet automatique |
|
|
|
|
|
Crochet Linguet Tournant |
|
|
|
|
| Crochet automatique Tournant |
Vous ne connaissez pas la CMU ou la configuration nécessaire ?
Vous connaissez votre charge mais vous ne savez pas précisément quel diamètre de chaîne, quel nombre de brins ou quelle CMU retenir ?
Les caractéristiques d'une élingue ne doivent pas être déterminées uniquement à partir du poids de la charge.
La configuration de levage, le nombre de brins effectivement porteurs, les angles d'élingage et les conditions d'utilisation peuvent notamment influencer la capacité nécessaire.
Vous pouvez utiliser les outils techniques Cap Tools pour préparer votre besoin ou demander l'accompagnement de notre équipe.
Utilisez notre outil Cap tools
Demander des conseils à notre équipe
Une fabrication maîtrisée de l’assemblage à la traçabilité
Chez Cap Levage, notre processus de fabrication ne s'arrête pas à l'assemblage de l'élingue.
Définition du besoin → Sélection des composants → Traçabilité des composants → Assemblage dans nos ateliers → Contrôle qualité → Identification individuelle → Établissement du certificat → Documentation numérique → Suivi possible dans Cap Contrôle.
Cette organisation nous permet de proposer des élingues chaîne standards ou spécifiques tout en conservant la maîtrise des informations liées à leur fabrication.
Questions fréquentes sur la fabrication d’élingues chaîne sur mesure
Cap Levage fabrique-t-il ses élingues chaîne ?
Oui. Les élingues chaîne proposées en fabrication sur mesure sont assemblées dans les ateliers Cap Levage par des opérateurs formés selon notre processus de production.
Quels grades d’élingues chaîne fabriquez-vous ?
Cap Levage assemble des élingues chaîne en Grade 80, Grade 100 et Grade 120, selon la configuration et le besoin.
Pouvez-vous fabriquer une élingue à une longueur précise ?
Oui. Nous réalisons des élingues chaîne sur mesure à la longueur demandée, sous réserve de la validation de la configuration et des contraintes techniques applicables.
Fabriquez-vous des élingues 1, 2, 3 et 4 brins ?
Oui. Cap Levage fabrique des élingues chaîne de 1 à 4 brins, avec différentes configurations de composants et d'accessoires.
Peut-on ajouter des raccourcisseurs ?
Oui. Selon la configuration retenue, une élingue peut être fabriquée avec ou sans raccourcisseurs.
Pouvez-vous réaliser un montage qui n’existe pas dans votre catalogue ?
Oui. Nous réalisons également des montages spécifiques lorsque les configurations standards ne permettent pas de répondre aux contraintes du client. Le besoin est alors étudié en fonction de l'utilisation et des caractéristiques de l'opération de levage.
Comment assurer la traçabilité d’une élingue chaîne ?
Chaque élingue fabriquée reçoit un numéro unique de traçabilité. Celui-ci permet de retrouver les informations relatives au matériel ainsi que la traçabilité et les certificats des composants utilisés lors de son assemblage.
Un certificat est-il fourni avec l’élingue ?
Oui. Le certificat est établi après l'étape de contrôle prévue dans notre processus de production et reprend les principales caractéristiques permettant d'identifier l'élingue.
Comment retrouver la notice d’utilisation ?
La notice d'utilisation numérique peut être consultée grâce au QR code présent sur l'élingue.
Puis-je vous envoyer un plan ou un croquis ?
Oui. Vous pouvez nous transmettre votre propre plan ou utiliser l'un des plans de montage Cap Levage téléchargeables, le compléter avec les dimensions souhaitées et le joindre à votre demande.
Faites fabriquer votre élingue chaîne sur mesure
Vous avez une charge particulière, une longueur spécifique ou une configuration qui ne correspond pas aux modèles standards ?
Transmettez-nous les informations dont vous disposez : charge à lever, CMU recherchée, dimensions, nombre de points de préhension, longueur, type de crochets, contraintes particulières, photographie, croquis ou plan.
Notre équipe étudiera votre demande afin de définir la configuration correspondant à votre besoin.
Demander un devis pour une élingue sur mesure
