Des élingues textiles multibrins adaptées à votre opération de levage

Les élingues textiles multibrins permettent d'associer plusieurs éléments textiles à un ensemble d'accessoires métalliques afin de réaliser des opérations de levage nécessitant plusieurs points de préhension.

Elles constituent notamment une solution intéressante lorsque la souplesse du textile, la protection des surfaces ou la configuration de la charge rendent l'utilisation d'une élingue chaîne ou câble moins adaptée.

Cap Levage réalise des élingues textiles multibrins sur mesure selon les caractéristiques de votre besoin.

Nous pouvons notamment proposer :

• des élingues textiles à 1, 2, 3 ou 4 brins ;

• des assemblages utilisant des élingues rondes textiles ;

• des assemblages utilisant des élingues plates en sangles ;

• des élingues de longueurs spécifiques ;

• des configurations avec différents anneaux de tête ;

• des montages avec crochets de levage adaptés ;

• des accessoires de liaison et de connexion ;

• des assemblages intégrant des composants tournants, lorsque la configuration le permet ;

• des montages spécifiques répondant à des contraintes dimensionnelles particulières.

Le choix des composants et de la configuration dépend notamment de la charge à lever, des points de préhension, des angles d'élingage et des conditions d'utilisation.

Présenter mon besoins à Cap Levage

---

Élingues rondes ou élingues plates : quelle solution choisir ?

Les élingues textiles peuvent être constituées de différents types d'éléments textiles, dont les caractéristiques influencent leur utilisation.

Élingues rondes textiles

Les élingues rondes sont constituées d'une âme porteuse textile protégée par une gaine.

Leur souplesse permet de réaliser différentes configurations de levage et facilite leur manipulation.

Dans un assemblage multibrins, elles peuvent être associées à des accessoires métalliques compatibles afin de réaliser une configuration adaptée aux points de préhension de la charge.

Élingues plates en sangles

Les élingues plates offrent une surface d'appui qui peut présenter un intérêt pour certaines charges sensibles au marquage.

Elles peuvent également entrer dans la réalisation de configurations multibrins spécifiques, sous réserve de la compatibilité des composants et du respect des conditions d'utilisation.

Le choix entre une élingue ronde et une élingue plate dépend de l'application, de la charge, des points d'accrochage et des contraintes mécaniques rencontrées.

---

Notre savoir-faire dans l'assemblage d'élingues textiles multibrins

La réalisation d'une élingue textile multibrins nécessite de maîtriser l'association des éléments textiles et des accessoires métalliques.

Cap Levage applique un processus de fabrication structuré, depuis la définition du besoin jusqu'au contrôle final.

1. Définition de la configuration

Avant assemblage, notre équipe étudie les caractéristiques de l'opération de levage.

Plusieurs paramètres peuvent être pris en compte :

• la masse de la charge ;

• la CMU recherchée ;

• le nombre de points de préhension ;

• le nombre de brins ;

• la longueur utile ;

• les angles d'élingage ;

• le type d'élingue textile ;

• les dimensions et la géométrie de la charge ;

• la nature des surfaces en contact ;

• les points de fixation ;

• le type de crochet ;

• les accessoires de liaison ;

• l'environnement d'utilisation ;

• les éventuelles arêtes vives et les besoins de protection.

Ces informations permettent de définir un assemblage compatible avec l'utilisation prévue.

2. Sélection des composants

La fiabilité d'une élingue textile multibrins repose sur la qualité des composants et sur leur compatibilité.

Cap Levage sélectionne ses fournisseurs et composants selon les critères définis dans son système de management de la qualité ISO 9001.

Les éléments textiles et les accessoires métalliques sont sélectionnés en fonction de leurs caractéristiques techniques et de la configuration recherchée.

Une attention particulière est portée à la compatibilité des différents composants et à leurs capacités respectives.

3. Assemblage dans nos ateliers

Les éléments textiles sont associés aux accessoires métalliques nécessaires à la réalisation du montage.

Selon la configuration, l'assemblage peut comprendre :

• un anneau de tête ;

• des mailles de jonction ;

• plusieurs brins textiles ;

• des crochets de levage ;

• des accessoires de connexion spécifiques.

L'assemblage est réalisé selon la configuration définie, en respectant les conditions d'utilisation et les prescriptions applicables aux composants.

Nos opérateurs suivent un plan de formation structuré, accompagné d'évaluations régulières de leurs compétences.

Cette organisation contribue à la maîtrise de notre processus de fabrication et à la qualité des assemblages réalisés.

4. Contrôle qualité après assemblage

Après assemblage, chaque élingue textile multibrins fait l'objet d'un contrôle qualité intégré à notre processus de production.

Ce contrôle permet de vérifier les caractéristiques et la configuration du matériel avant sa mise à disposition.

Il intervient avant l'établissement des documents associés à l'élingue.

Fabrication selon les normes NF EN 1492-1 et NF EN 1492-2

La fabrication et l'assemblage de nos élingues textiles prennent en compte les exigences applicables des normes européennes relatives aux élingues textiles.

NF EN 1492-1 : élingues plates en sangles

La NF EN 1492-1 – Élingues textiles – Sécurité – Partie 1 : Élingues plates en sangles tissées, en textiles chimiques, d'usage courant définit les exigences applicables aux élingues relevant de son domaine.

Elle constitue une référence pour les caractéristiques, la sécurité et l'identification des élingues plates concernées.

NF EN 1492-2 : élingues rondes

La NF EN 1492-2 – Élingues textiles – Sécurité – Partie 2 : Élingues rondes, en textiles chimiques, d'usage courant concerne les élingues rondes relevant de son domaine d'application.

Elle définit notamment des exigences relatives à leur fabrication, à leurs caractéristiques et à leur identification.

Dans le cadre de nos assemblages multibrins, ces références sont prises en compte pour les éléments textiles concernés, avec les prescriptions applicables aux accessoires métalliques et à la configuration complète.

Directive Machines 2006/42/CE

Les élingues textiles multibrins destinées aux opérations de levage sont également concernées par les exigences réglementaires applicables aux accessoires de levage.

Cap Levage prend en compte les dispositions pertinentes de la Directive 2006/42/CE du Parlement européen et du Conseil du 17 mai 2006 relative aux machines, notamment les exigences applicables aux accessoires de levage.

Le matériel fait l'objet des opérations de contrôle et de documentation prévues dans notre processus de production.

Les documents réglementaires applicables sont établis en fonction du matériel concerné.

---

Une traçabilité individuelle de chaque élingue textile multibrins

Une élingue, un numéro unique

Chaque assemblage textile multibrins réalisé dans notre processus de fabrication reçoit une identification permettant d'assurer sa traçabilité.

Le numéro unique de traçabilité permet de relier l'élingue aux informations enregistrées lors de sa fabrication.

Il permet également de retrouver les informations et documents associés aux composants entrant dans l'assemblage.

Cette organisation contribue à conserver le lien entre le matériel livré et les composants utilisés pour sa réalisation.

---

Une identification complète directement sur l’élingue

L'identification associée à nos élingues permet notamment de retrouver les principales informations du matériel.

Selon la configuration concernée, sont notamment présents :

• le numéro unique de traçabilité ;
• le nom du fabricant Cap Levage ;
• la CMU – Charge Maximale d'Utilisation en fonction des angles de travail ;
• le Grade ;
• la date de fabrication ;
• la longueur ;
• le nombre de brins ;
• le marquage CE applicable ;
• un QR code associé au numéro de série ;
• un QR code permettant d'accéder à la notice d'utilisation numérique.

Les assemblages équipés de notre système d'identification numérique peuvent également intégrer des QR codes permettant d'accéder aux informations associées au matériel.

---

Du matériel physique à sa documentation numérique

Chez Cap Levage, la traçabilité du matériel s'inscrit dans une démarche de continuité documentaire.

Les QR codes associés au matériel permettent de faciliter l'accès aux informations numériques disponibles.

L'utilisateur peut notamment consulter la notice d'utilisation depuis un smartphone ou une tablette.

Cette organisation facilite l'accès à la documentation et permet de conserver un lien entre l'élingue physique, son identification et les documents qui lui sont associés.

---

Quels documents sont remis avec une élingue textile multibrins ?

Chaque élingue fabriquée et contrôlée dispose des documents associés prévus dans notre processus.

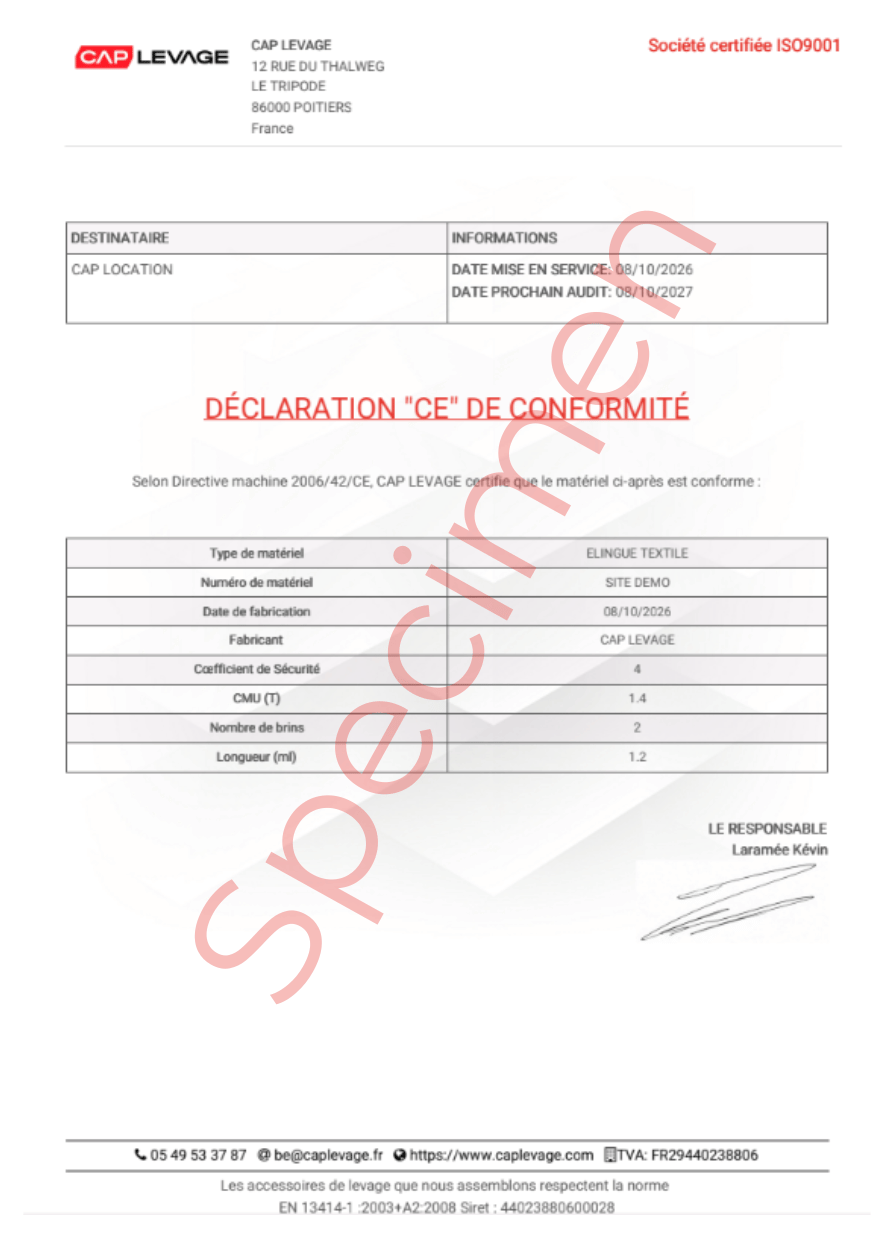

Le certificat

Après fabrication et contrôle, un certificat est établi pour identifier le matériel et reprendre ses principales caractéristiques.

Il permet notamment de retrouver :

• le type de matériel ;
• le numéro unique du matériel ;
• la date de fabrication ;
• le fabricant ;
• la CMU ;
• le nombre de brins ;
• la longueur ;
• le diamètre ;
• le grade ;
• les informations réglementaires applicables.



---

La fiche de sécurité

Une fiche de sécurité est également mise à disposition afin de rappeler les informations essentielles relatives à l'utilisation du matériel.

---

La notice d’utilisation numérique

La notice d'utilisation est disponible sous forme numérique.

Elle peut être consultée directement grâce au QR code présent sur l'élingue.

L'utilisateur peut ainsi retrouver la documentation associée au matériel depuis son smartphone, sa tablette ou son ordinateur.

---

Retrouvez également vos élingues dans Cap Contrôle

Les clients utilisant Cap Contrôle peuvent également disposer des informations et documents relatifs à leurs élingues sous forme numérique.

Le certificat peut ainsi être associé au matériel dans le parc numérique afin de faciliter sa consultation et son suivi.

Cette continuité entre fabrication, identification, documentation et suivi du matériel permet de conserver les informations utiles tout au long de la vie de l'élingue.

Découvrir Cap Contrôle

---

Choisissez votre montage d’élingue textile multibrins

Vous connaissez déjà le type d'élingue dont vous avez besoin ?

Cap Levage met à votre disposition des plans de montage téléchargeables permettant d'identifier facilement la configuration recherchée et de nous communiquer les dimensions nécessaires à sa fabrication.

Élingue textile 1 brin

Une configuration à un brin pouvant être adaptée en longueur, en capacité et avec différents accessoires d'extrémité.

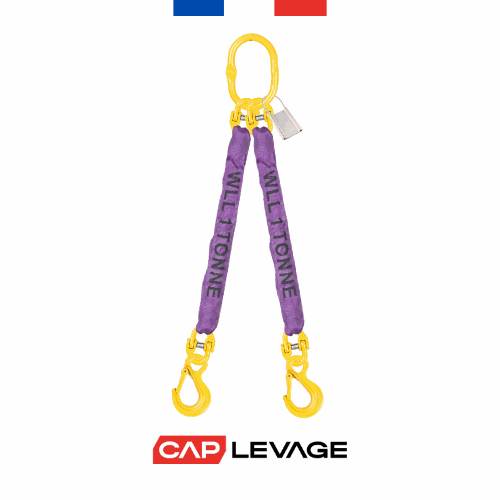

Élingue textile 2 brins

Une configuration à deux brins pouvant être réalisée avec différents anneaux, crochets, raccourcisseurs et longueurs.

Élingue textile 3 brins

Une configuration à trois brins pouvant être adaptée aux caractéristiques de la charge et aux points de préhension disponibles.

Élingue textile 4 brins

Une configuration à quatre brins disponible dans différentes longueurs, grades et configurations d'accessoires.

Montage spécifique

Votre besoin ne correspond à aucune configuration standard ?

Transmettez-nous votre plan, un croquis, une photographie ou les caractéristiques de votre charge afin que notre équipe puisse étudier votre demande.

Demander un montage spécifique

---

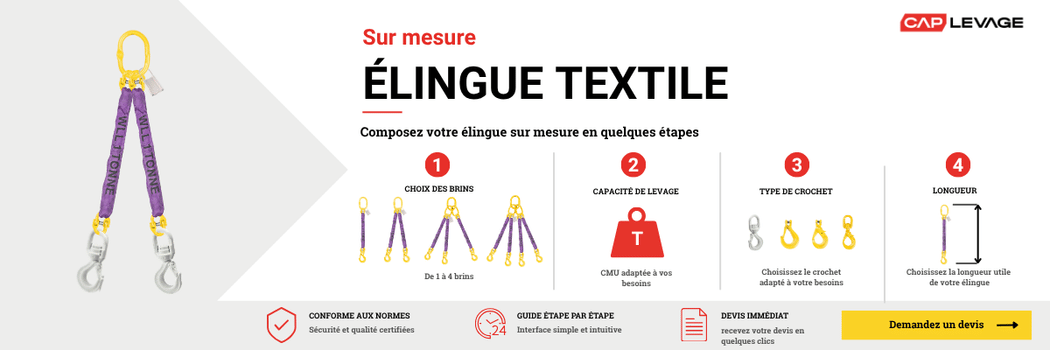

Téléchargez votre plan de montage et indiquez-nous vos dimensions

Pour faciliter la définition d'une élingue sur mesure, Cap Levage met à disposition des plans de montage correspondant aux principales configurations d'élingues textile multibrins.

Le principe est simple :

1. Choisissez votre configuration.

2. Téléchargez le plan correspondant.

3. Indiquez les dimensions et caractéristiques recherchées.

4. Retournez-nous le plan complété avec votre demande.

Notre équipe dispose alors d'une représentation claire du montage recherché et des informations nécessaires à l'étude de votre besoin.

Le plan de montage Cap Levage permet notamment de représenter la disposition des différents composants et de renseigner les caractéristiques du montage. Notre modèle quatre brins présente par exemple l'anneau de tête, les quatre brins, les raccourcisseurs et les crochets d'extrémité.

Type	Élingue textile 1 Brin	Élingue textile2 brins	Élingue textile 3 brins	Élingue textile 4 brins
Crochet à linguet
Crochet automatique
Crochet Linguet Tournant
Crochet automatique Tournant



---

Vous ne connaissez pas la CMU ou la configuration nécessaire ?

Vous connaissez votre charge mais vous ne savez pas précisément quel diamètre de chaîne, quel nombre de brins ou quelle CMU retenir ?

Les caractéristiques d'une élingue ne doivent pas être déterminées uniquement à partir du poids de la charge.

La configuration de levage, le nombre de brins effectivement porteurs, les angles d'élingage et les conditions d'utilisation peuvent notamment influencer la capacité nécessaire.

Vous pouvez demander l'accompagnement de notre équipe.

Demander des conseils à notre équipe

---

Une fabrication maîtrisée de l’assemblage à la traçabilité

Chez Cap Levage, la réalisation d'une élingue textile multibrins ne se limite pas à l'association de plusieurs éléments textiles.

Notre processus intègre les différentes étapes nécessaires à la réalisation et au suivi du matériel :

Définition du besoin → Sélection des composants → Traçabilité → Assemblage → Contrôle qualité → Identification individuelle → Documentation → Suivi numérique possible dans Cap Contrôle.

Cette organisation nous permet de proposer des solutions standards ou spécifiques en conservant la maîtrise des informations liées à leur réalisation.

---

Questions fréquentes sur la fabrication d’élingues textiles sur mesure

Cap Levage fabrique-t-il des élingues textiles multibrins sur mesure ?

Oui. Cap Levage réalise des assemblages d'élingues textiles multibrins sur mesure, en associant des éléments textiles et des accessoires métalliques adaptés à la configuration recherchée.

Peut-on réaliser une élingue textile à 2, 3 ou 4 brins ?

Oui. Les configurations multibrins permettent de réaliser des montages adaptés à différents nombres de points de préhension, sous réserve de la validation technique du montage.

Quelle différence entre une élingue ronde et une élingue plate ?

Une élingue ronde est constituée d'une âme porteuse textile protégée par une gaine. Une élingue plate est réalisée à partir d'une sangle tissée. Le choix dépend de la charge, de l'application et des conditions d'utilisation.

Peut-on associer des élingues textiles à des crochets métalliques ?

Oui, lorsque les composants sont compatibles et que la configuration respecte les prescriptions techniques applicables.

Peut-on fabriquer une élingue textile multibrins à une longueur précise ?

Oui. Les assemblages peuvent être définis selon la longueur recherchée, sous réserve des possibilités techniques des composants et de la configuration retenue.

Quelles normes s'appliquent aux élingues textiles ?

Les normes NF EN 1492-1 et NF EN 1492-2 concernent respectivement les élingues plates en sangles et les élingues rondes relevant de leurs domaines d'application.

Comment est assurée la traçabilité ?

Le système de traçabilité Cap Levage permet d'associer une identification unique au matériel et de retrouver les informations relatives à son assemblage et à ses composants.

Un contrôle est-il réalisé avant livraison ?

Oui. Les assemblages réalisés dans notre processus de fabrication font l'objet d'un contrôle qualité avant l'établissement de leur documentation.

Peut-on accéder à la notice d'utilisation en ligne ?

Oui. Les notices numériques peuvent être consultées via le système documentaire associé au matériel.

Puis-je transmettre un plan ou un croquis ?

Oui. Vous pouvez transmettre votre propre plan ou compléter l'un des plans de montage Cap Levage afin de préciser votre besoin.

---

Faites fabriquer votre élingue textile sur mesure

Vous avez une charge particulière, une longueur spécifique ou une configuration qui ne correspond pas aux modèles standards ?

Transmettez-nous les informations dont vous disposez : charge à lever, CMU recherchée, dimensions, nombre de points de préhension, longueur, type de crochets, contraintes particulières, photographie, croquis ou plan.

Notre équipe étudiera votre demande afin de définir la configuration correspondant à votre besoin.
