AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR - CMU 0.5 TONNES - TRACTEL

DIMENSIONS AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR

AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR - CMU 0.5 TONNES - TRACTEL

1 212,00 € 1 212,00 € 1212.0 EUR

1 212,00 €

Référence : APLM500

Aimant de levage permanent manuel
Utilisable sur des surfaces plates et cylindriques
Capacité de levage 500 kilos

FRÉQUENCE D'UTILISATION
CMU AIMANT (sur plat)
- 500 Kg
CMU AIMANT (sur rond)
- 215 Kg
Fabricant

Cette combinaison n'existe pas.

Ajouter à la commande

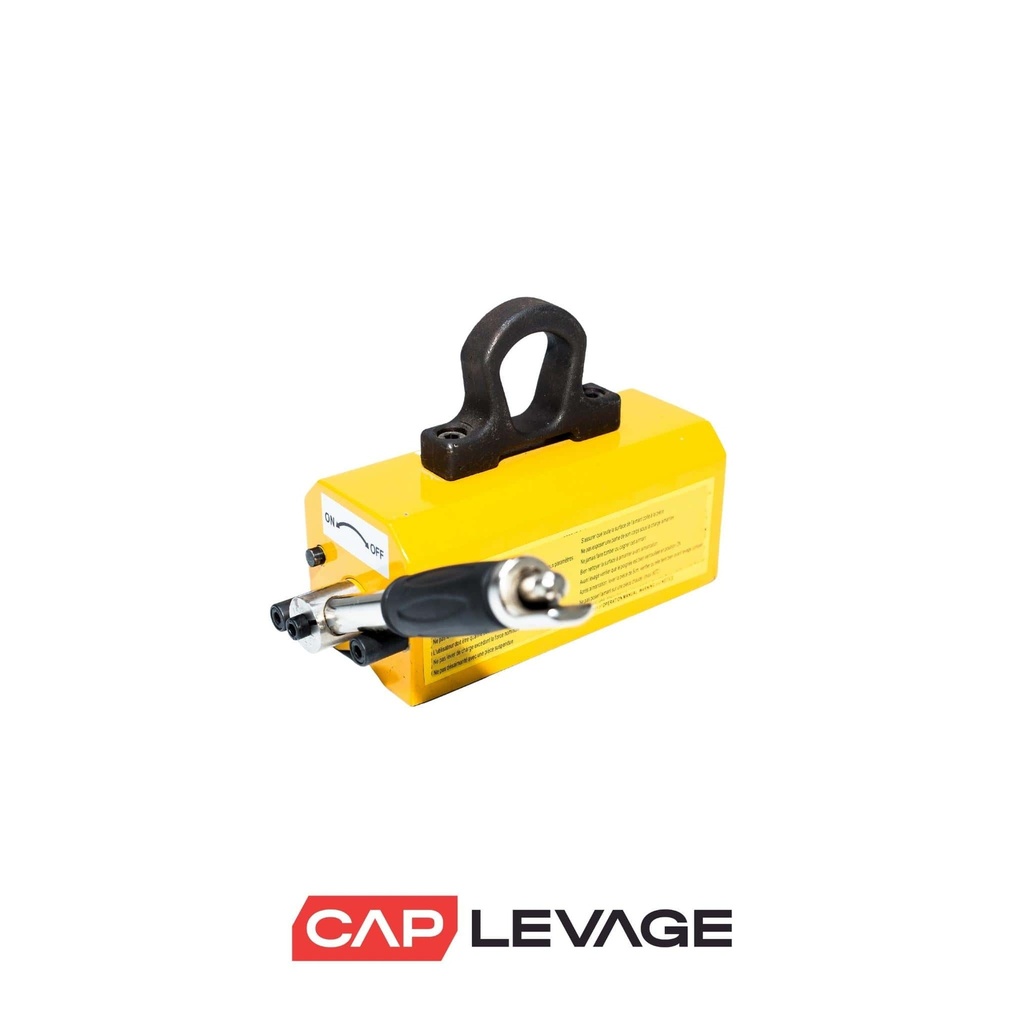

Aimant de levage manuel MAGFOR II 500 - TRACTEL

Caractéristiques principales :

• Capacité Maximale d'Utilisation (CMU) : 500 kg sur plat, 215 kg sur rond
• Température d'utilisation : -20°C à +80°C
• Poids de l'aimant : 18 kg
• Code produit : 185458

Dimensions :

• Longueur (A) : 250 mm (+/- 15 mm)
• Largeur (B) : 106 mm (+/- 10 mm)
• Hauteur (C) : 98 mm (+/- 10 mm)
• Autres dimensions : D = 144 mm, E = 87 mm, F = 50 mm, G = 193 mm

Principe de fonctionnement :

Le MAGFOR II 500 utilise des aimants permanents à haute énergie. Un rotor permet d'orienter le flux magnétique soit vers la charge (position "activée"), soit vers une masse magnétique interne (position "désactivée").

Éléments de sécurité :

• Levier d'armement ergonomique et robuste
• Dispositif de verrouillage automatique en position "activée"
• Système de désactivation nécessitant l'utilisation des deux mains pour plus de sécuritéApplications :
Conçu pour la manutention de charges ferromagnétiques planes ou cylindriques, brutes ou usinées. Conforme à la norme EN 13155:2003.

Facteurs influençant la capacité de levage :

• Nature de la charge : CMU varie selon le type d'acier (100% pour l'acier à faible teneur en carbone, 50% pour l'inox 430F, 0% pour l'inox 304)
• Entrefer : Rugosité de surface, oxydation ou présence de peinture réduisent la capacité de levage
• Dimensions et forme de la charge : Épaisseur, surface de contact et longueur de la pièce affectent la performance
• Horizontalité de la charge : Puissance maximale obtenue lorsque les forces s'appliquent perpendiculairement à la surface des pôles actifs

Capacités selon l'épaisseur et l'état de surface (pour acier S235) :

• Surface rectifiée, propre et lisse (entrefer < 0,1 mm) :

≥ 30 mm : 500 kg
≥ 20 mm : 425 kg
≥ 15 mm : 400 kg
≥ 10 mm : 265 kg
≥ 8 mm : 200 kg
≥ 6 mm : 130 kg
• Surface laminée à chaud/rouillée (entrefer 0,1 à 0,3 mm) :
≥ 30 mm : 380 kg
≥ 20 mm : 320 kg
≥ 15 mm : 300 kg
≥ 10 mm : 220 kg
≥ 8 mm : 160 kg
≥ 6 mm : 100 kg
• Surface irrégulière et rugueuse (entrefer 0,3 à 0,5 mm) :
≥ 30 mm : 300 kg
≥ 20 mm : 255 kg
≥ 15 mm : 240 kg
≥ 10 mm : 165 kg
≥ 8 mm : 140 kg
≥ 6 mm : 90 kg

Consignes de sécurité :

• Ne jamais utiliser pour le levage de personnes
• Interdiction de stationner sous la charge
• Ne pas armer l'aimant sans contact avec une pièce ferreuse
• Ne jamais désactiver l'aimant sans s'assurer que la charge repose sur une surface stable
• Utiliser uniquement dans la plage de température spécifiée

Le MAGFOR II 500 est une solution de levage fiable et sécurisée pour les charges ferromagnétiques moyennes, offrant un bon rapport performance/encombrement.
