PAS - ANNEAU DE LEVAGE ARTICULÉ À SOUDER

PAS - ANNEAU DE LEVAGE ARTICULÉ À SOUDER

22,92 € 22,92 € 22.92 EUR

22,92 €

Type : Anneau de levage articulé à souder
Résistance : CMU 1 200 kg à 15 500 kg
Marque : Green Pin
Règlementation : Directive machine 2006/42/CE

FRÉQUENCE D'UTILISATION.
RÈGLEMENTATION
RÉFÉRENCE [PAS] - CMU - DIAMÈTRE ANNEAU

Cette combinaison n'existe pas.

Ajouter à la commande

ARRIMAGE : ANNEAU DE LEVAGE ARTICULÉ À SOUDER

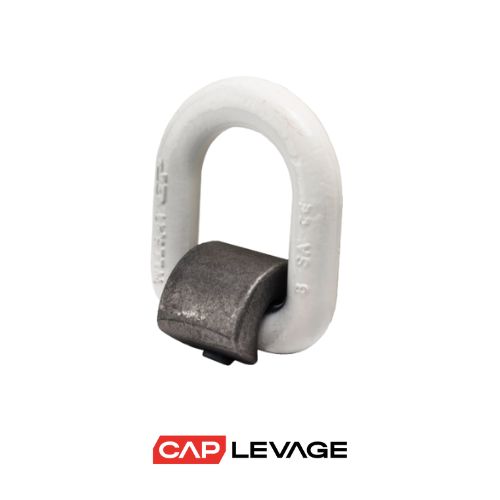

L’anneau de levage articulé à souder GREEN PIN – Réf. PAS est un point d’ancrage haute performance, spécialement conçu pour les applications de levage intensif et d’arrimage sécurisé. Sa structure articulée permet une orientation optimale dans l’axe de traction, réduisant les contraintes mécaniques et les risques de rupture. Destiné à une fixation permanente par soudure, cet anneau assure une répartition homogène des charges et une tenue exceptionnelle, même dans les environnements les plus extrêmes. Il constitue une solution idéale pour les professionnels du levage industriel, du transport lourd et de la fabrication sur mesure.

⚙️ CARACTÉRISTIQUES PRINCIPALES

Fabricant : GREEN PIN
Référence : PAS
Désignation : Anneau de levage articulé à souder
Fréquence d’utilisation : intensif
Type de fixation : soudure directe sur support métallique
Matériaux : acier allié haute résistance, traitement anticorrosion
Tête articulée rotative pour orientation dynamique de la charge
Marquage conforme : CMU, traçabilité, fabricant, CE

🎯 APPLICATIONS

Intégration sur structures métalliques pour levage répétitif de charges lourdes
Utilisation en industrie, fabrication d’équipements spéciaux, transport exceptionnel
Idéal pour les zones où le point d’ancrage doit s’adapter à des angles variables
Parfait pour des conditions de levage complexes, y compris en traction inclinée ou rotative

🧰 CONSEILS D'UTILISATION

Réaliser la soudure par un personnel qualifié selon les préconisations du fabricant
Toujours respecter les angles de travail autorisés pour préserver la capacité nominale
Ne jamais utiliser si la soudure est fissurée, l’anneau déformé ou la rotule grippée
Lubrifier régulièrement les zones de pivotement pour garantir la liberté de mouvement
S’assurer que la CMU est suffisante pour la charge réelle en fonction de l’angle

🛡️ RÈGLES DE SÉCURITÉ

Ne pas soumettre l’anneau à des efforts hors axe dépassant les limites autorisées
Vérifier avant chaque utilisation :
- Jeu excessif de la tête rotative
- Corrosion, fissure ou déformation visible
- Lisibilité du marquage CE et CMU
Interdiction d’utiliser si l’anneau n’a pas été soudé selon les normes
Port des EPI obligatoires pendant les phases d’installation et d’utilisation

📄 CADRE RÉGLEMENTAIRE ET NORMES

Conforme à la Directive Machines 2006/42/CE
Articles du Code du travail : R.4311-1 à R.4323-57
Normes applicables : EN 1677, spécifications Green Pin®
Marquage requis : CMU, fabricant, code de traçabilité, marquage CE

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

L’anneau de levage articulé à souder PAS – GREEN PIN n'est pas soumis aux vérifications générales périodiques annuelles, conformément à l’arrêté du 1er mars 2004 (modifié) et aux articles R.4323-23 à R.4323-27 du Code du travail.

🟥➤ Un besoin, une urgence, une vérification à prévoir ?
Notre équipe vous répond rapidement au 05 49 53 37 87 ou par mail à be@caplevage.fr
— Efficacité et fiabilité garanties, réponse en 24h !

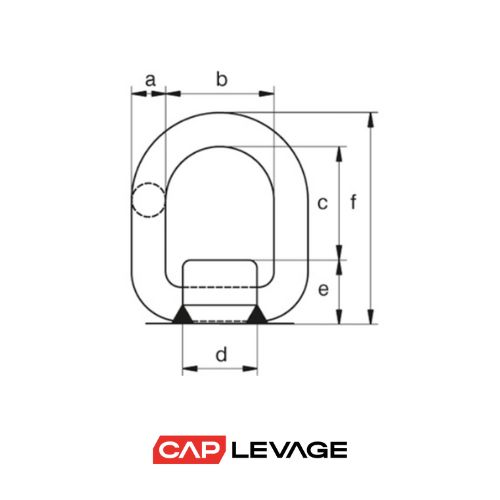

RÉFÉRENCE	CMU	DIA	LARGEUR INT	LONGUEUR INT	LONGUEUR SEMELLE	HAUTEUR SEMELLE	LONGUEUR	POIDS	SERVICE	Fichier 3D STEP AP242
		A	B	C	D	E	F
	T	mm	mm	mm	mm	mm	mm	kg
PAS1	1.2	13	40	42	35	28	83	0.4	Demande de devis
PAS3	3.2	18	45	48	42	33	99	0.77	Demande de devis
PAS5	5.4	22	55	57	49	42	121	1.42	Demande de devis
PAS8	8.2	26	70	67	64	50	143	2.5	Demande de devis
PAS12	12.8	28	85	90	78	55	173	3.7	Demande de devis
PAS15	15.5	34	99	93	90	63	190	5.67	Demande de devis
