Câble acier galvanisé : diamètre, résistance et usages
Un câble en acier galvanisé est un assemblage de fils d'acier tréfilés recouverts d'une couche de zinc de protection, combinés en torons enroulés autour d'une âme centrale (textile ou métallique). Sa résistance mécanique et sa charge maximale d'utilisation (CMU) dépendent directement de son diamètre nominal, de sa construction (6X19 - 6X36 - 7X19 - 19X7 - 8X26 - 35X7 etc ...), du type d'âme et de la classe de résistance de l'acier (généralement 1770 N/mm² ou 1960 N/mm²).
Utilisé de manière intensive dans le levage de charges, le tirage, le haubanage et l'arrimage, le câble en acier galvanisé offre une excellente résistance à la corrosion atmosphérique. Choisir le bon câble nécessite d'analyser conjointement la charge à soulever, le coefficient de sécurité réglementaire (notamment un facteur d'utilisation de 5 pour le levage direct de charge selon la Directive Machines 2006/42/CE), les diamètres d'enroulement des poulies et la flexibilité requise pour l'application.
Ce guide technique conçu par les experts de CAP LEVAGE détaille les caractéristiques dimensionnelles, les formules de calcul de capacité, les critères normatifs et les procédures de contrôle périodique pour vous accompagner dans le choix et la sécurisation de vos équipements de levage.
Sommaire de l'article
Qu'est-ce qu'un câble en acier galvanisé ?
Comment est constitué un câble en acier ?
Quelle est la résistance d'un câble acier galvanisé selon son diamètre ?
Quelle différence entre âme textile et âme métallique ?
Quels sont les principaux usages du câble acier galvanisé ?
Comment choisir la bonne configuration de câble ?
Quelle est la réglementation applicable et les règles de sécurité ?
Comment contrôler et quand mettre un câble au rebut ?
FAQ — Questions fréquentes sur le câble acier galvanisé
Qu'est-ce qu'un câble en acier galvanisé ?
Le câble en acier galvanisé est un élément de liaison mécanique souple constitué de fils d'acier revêtus d'une couche de zinc anticorrosion, assemblés en torons autour d'une âme. Il est spécifiquement conçu pour supporter des efforts de traction élevés dans des environnements humides ou exposés aux intempéries.
La galvanisation consiste à appliquer un revêtement de zinc sur l'acier (par immersion à chaud ou électrolyse) afin de créer une barrière sacrificielle contre la rouille. Contrairement à l'acier clair (non galvanisé) qui nécessite un graissage permanent agressif et supporte mal l'humidité ambiante, ou à l'acier inoxydable (plus coûteux et aux propriétés élastiques différentes), le câble galvanisé offre le meilleur compromis technico-économique pour les opérations industrielles, maritimes et du BTP.
Son utilisation s'étend de la fabrication d'élingues câbles (1 à 4 brins) au câblage de treuils, grutage, et systèmes de haubanage rigide.
Comment est constitué un câble en acier ?
Un câble d'acier se compose de trois éléments structurels principaux : les fils individuels d'acier, les torons formés par l'enroulement de ces fils, et l'âme centrale autour de laquelle les torons sont câblés.
La désignation technique d'un câble (diamètre 8 composition 6x19 FC) indique immédiatement sa structure interne :
Les fils d'acier : Tréfilés à froid, ils possèdent des classes de résistance allant généralement de 1570 N/mm² à 1960 N/mm² (1770 N/mm² étant le standard le plus répandu en levage).
Les torons : Assemblage de plusieurs fils d'acier câblés en hélice. Par exemple, un câble 6x19 comprend 6 torons de 19 fils chacun. Plus le nombre de fils par toron est élevé (pour un même diamètre global), plus le câble est souple et flexible, mais plus il devient sensible à l'abrasion externe.
L'âme (ou noyau) : Élément central supportant les torons externes. Elle peut être textile (FC - Fiber Core) ou métallique (IWRC - Independent Wire Rope Core).
Quelle est la résistance d'un câble acier galvanisé selon son diamètre ?
La résistance d'un câble en acier galvanisé dépend directement de sa section métallique utile, de la classe de résistance de l'acier et de la configuration de son âme. La Charge Maximale d'Utilisation (CMU) en levage est obtenue en appliquant un coefficient de sécurité de 5 sur la charge de rupture minimale.
Pour l'élingage et le levage direct selon les normes harmonisées (notamment NF EN 13414-1 et la Directive Machines 2006/42/CE), le coefficient d'utilisation C est obligatoirement égal à 5 pour l'ensemble câble et terminaison :
CMU (kg) = Force de Rupture Minimale (daN) / 5
Exemple Tableau indicatif : Charges de rupture approximatives et CMU indicative pour élingue monobrin en câble d'acier galvanisé (6 x19 / 6 x36 - Classe 1770 N/mm² selon NF EN 13414-1).
Note : Ces valeurs sont issues des référentiels de synthèse EVOLIS et NF EN 13414-1. Les capacités réelles exactes doivent impérativement être vérifiées dans la fiche technique du fabricant et le certificat de conformité CE.
Quelle différence entre âme textile et âme métallique ?
L'âme textile offre une plus grande flexibilité au câble et retient la graisse de lubrification interne, tandis que l'âme métallique procure une résistance supérieure de 8 à 10 %, une meilleure tenue aux écrasements sur tambour et une résistance accrue aux hautes températures.
Âme textile (FC) : Composée de fibres synthétiques ou naturelles. Elle apporte de la souplesse lors des manipulations manuelles et permet au câble de mieux épouser les poulies de petit diamètre. Sa limite de température est généralement fixée à t > 100°C.
Âme métallique (IWRC) : Constituée d'un câble d'acier indépendant au centre. Elle est indispensable lorsque le câble est soumis à de fortes pressions cumulées (enroulement multi-couches sur tambour de treuil) ou à des températures élevées (jusqu'à 150–200 °C avec réfaction de CMU selon la notice du fabricant).
Quels sont les principaux usages du câble acier galvanisé ?
BTP et Construction
Utilisé pour le câblage de grues à tour, grues mobiles, monte-matériaux, ainsi que pour l'arrimage direct et le haubanage d'échafaudages ou de pylônes.
Industrie et Manutention
Fabrication d'élingues en câble d'acier (mono-brin, 2 brins, 3 ou 4 brins), câblage de ponts roulants, palans électriques, cabestans et tirants de fixation.
Secteur Maritime et Portuaire
Manutention sur quais, levage de conteneurs et arrimage naval où la protection contre la corrosion saline est critique
Comment choisir la bonne configuration de câble ?
Pour choisir le câble acier galvanisé adéquat, il convient de définir la masse de la charge, le facteur d'utilisation réglementaire, la flexibilité nécessaire, le diamètre des poulies et tambours, ainsi que la méthode de terminaison (manchonnage, cosse-cœur, embout serti).
Suivez la méthode progressive de sélection CAP LEVAGE :
Déterminer la masse et la configuration d'élingage : Prendre en compte le poids de la charge et l'angle des brins par rapport à la verticale (beta). Pour une élingue 2 brins avec un angle compris entre 0° et 45°, appliquer un facteur de mode M = 1,4. Entre 45° et 60°, le facteur descend à M = 1,0. Ne jamais dépasser 60° d'angle par rapport à la verticale.
Vérifier les ratios d'enroulement : Pour éviter la fatigue prématurée par flexion, le diamètre de la poulie ou du tambour doit respecter les recommandations fabricant et les règles de l'art (souvent un ratio poulie/câble D/d > 18 à 20 (selon la classe de l'appareil). Exemple cable de diamètre 20 mm prévoir poulie de 400 mm.
Protéger contre les angles vifs : Le rayon de courbure de la charge en contact direct avec le câble doit respecter R > 6 x diamètre nominal du cable. Dans le cas contraire, l'utilisation de fourreaux ou de protections d'angles vifs est obligatoire.
Interdiction absolue : L'utilisation de serre-câbles à étrier en U pour la confection d'élingues de levage de charges est strictement interdite par la réglementation et les normes de sécurité en vigueur. Seuls les manchonnages industriels (aluminium ou acier) ou les épissures normalisées sont autorisés.
Quelle est la réglementation applicable et les règles de sécurité ?
Les câbles en acier galvanisé intégrés ou utilisés comme accessoires de levage sont régis par la Directive Machines 2006/42/CE (transposée à l'article R. 4312-1 du Code du travail) et la norme européenne NF EN 13414.
Chaque élingue câble ou longueur de câble mise sur le marché doit être accompagnée de:
Son marquage CE permanent (plaquette métallique sur élingue, gravure sur manchonou bague/attestation pour câble au mètre).
Sa Déclaration de Conformité CE indiquant les caractéristiques d'essai et la CMU et la CRM.
Sa notice d'instructions rédigée en français.
Conformément aux articles L. 4321-1, R. 4323-22 et à l'Arrêté du 1er mars 2004, l'utilisateur a l'obligation légale d'enregistrer l'accessoire dans son registre de sécurité et d'effectuer un examen d'adéquation lors de la mise en service, ainsi qu'une Vérification Générale Périodique (VGP) au minimum tous les 12 mois (6 mois pour les appareils de levage et certains équipements spécifiques).
Comment contrôler et quand mettre un câble au rebut ?

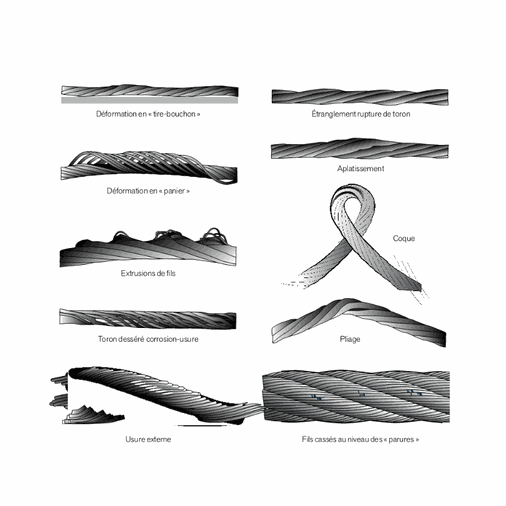

Avant chaque prise de poste, l'opérateur doit effectuer une inspection visuelle du câble. Il doit être immédiatement mis au rebut ou retiré du service en présence de l'un des défauts majeurs suivants (selon la norme NF EN 13414-2 et les recommandations INRS ED 6178 / ED 6068) :
Fils cassés : Concentration de 3 fils extérieurs cassés sur un même toron, ou plus de 6 fils cassés sur une longueur de 6 x Diamètre nominale (ou 14 fils cassés sur 30 x diamètre nominal)
Réduction du diamètre : Diminution égale ou supérieure à 10 % du diamètre nominal du câble (suite à usure, abrasion ou usure interne de l'âme).
Déformations structurelles : Coque, pliage, écrasement, strangulation, déformation en "panier" ou en "tire-bouchon", saillie de l'âme textile ou métallique.
Corrosion et attaques thermiques : Traces d'arc électrique, décoloration due à la chaleur, corrosion profonde avec grippage des fils.
Absence d'identification : Disparition de la plaquette CE ou marquage de CMU devenu illisible.
FAQ — Questions fréquentes sur le câble acier galvanisé
Quelle élingue câble choisir pour lever une charge de 2 tonnes ?
Pour lever une charge de 2 tonnes en levage direct 1 brin, un câble acier galvanisé d'un diamètre d'au moins 14 mm (CMU d'environ 2,12 t à 2,25 t) est requis. Pour un élingage 2 brins avec un angle d'élingage inférieur à 45°, une élingue en câble de diamètre 12 mm par brin (CMU globale de 2,12 t à 2,30 t) sera adaptée.
Peut-on utiliser des serre-câbles pour fabriquer une élingue de levage ?
Non. L'assemblage d'élingues de levage avec des serre-câbles à étrier en U est strictement interdit par la réglementation du travail et les normes européennes. Les terminaisons de câbles de levage doivent être réalisées exclusivement par manchonnage industriel contrôlé ou par épissure homologuée.
Quelle est la différence de résistance entre acier galvanisé et acier inoxydable ?
À diamètre égal et construction identique, un câble en acier galvanisé de classe 1770 N/mm² possède généralement une charge de rupture supérieure à celle d'un câble en acier inoxydable AISI 316 (souvent limité à une classe de résistance mécanique inférieure). L'inox est réservé aux milieux chimiquement très agressifs ou aux immersions prolongées.
Comment mesurer précisément le diamètre d'un câble d'acier ?
Le diamètre nominal d'un câble se mesure à l'aide d'un pied à coulisse en prenant la largeur hors-tout au sommet des torons opposés (le cercle le plus large entourant le câble). La mesure ne doit jamais être faite dans le creux des torons, ce qui sous-évaluerait le diamètre réel.
