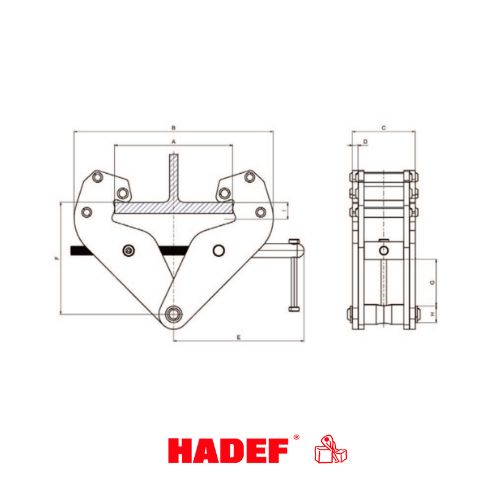

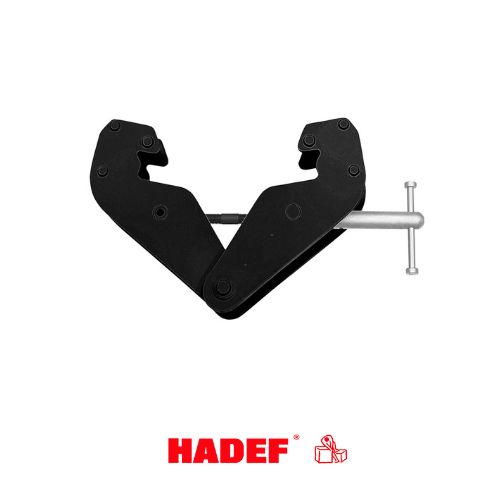

MATÉRIEL DE LEVAGE : GRIFFE DE SUSPENSION HADEF 221/05

La griffe de suspension HADEF 221/05 est l'équipement d'ancrage mobile de qualité industrielle sélectionné par Cap Levage pour suspendre vos appareils de manutention sur des fers métalliques. Son mécanisme d'ajustement à vis permet un réglage rapide, simple et parfaitement sécurisé sur des largeurs de fer variables. Sa conception intègre une traverse basse optimisée pour réduire au maximum la hauteur perdue sous la poutre, maximisant ainsi la hauteur de levage disponible. Idéale pour créer un point d'ancrage fixe ou pour suspendre un palan, cette pince de la série matériel de levage allie robustesse mécanique et polyvalence d'atelier.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Nom du modèle : Griffe de suspension HADEF 221/05.

• Qualité de fabrication : Construction robuste de qualité industrielle pour applications intensives.

• Système d'ajustement : Mécanisme de serrage manuel par vis filetée avec barre de manœuvre intégrée pour s'adapter précisément à différentes largeurs de profilés.

• Hauteur perdue réduite : Traverse intégrée minimisant l'encombrement sous la poutre support.

• Options d'usine disponibles : Possibilité de choisir une longueur de chaîne spécifique ou d'opter pour une finition de couleur noire.

🎯 APPLICATIONS

• Création de points d'ancrage amovibles : Fixation rapide et sécurisée sur les ailes de poutrelles métalliques (profilés de type IPE, IPN, HEA ou HEB) pour la suspension d'appareils de manutention.

• Suspension de matériel de levage : Point d'accrochage idéal pour les palans manuels à chaîne, palans électriques, poulies ou tirfor de la gamme matériel de levage.

• Maintenance industrielle et chantiers : Équipement mobile parfait pour les opérations de maintenance temporaire ou les montages mécaniques nécessitant un point haut robuste.

🧰 CONSEILS D'UTILISATION

• Procédure d'installation : Ouvrez les mâchoires de la griffe HADEF en tournant la vis de manœuvre, positionnez l'équipement de part et d'autre des ailes de la poutrelle, puis resserrez fermement la vis jusqu'à ce que les Griffes épousent parfaitement le profilé et bloquent l'ensemble.

• Centrage de l'ancrage : Assurez-vous que la pince est installée bien perpendiculairement à l'axe de la poutre et que la traverse centrale se situe parfaitement au milieu afin d'équilibrer la répartition des charges sur les deux ailes du fer.

• Compatibilité des profilés : Vérifiez que la largeur de l'aile de votre poutrelle métallique s'inscrit bien dans la plage de largeur de fer minimale et maximale prévue pour la capacité de votre équipement.

🛡️ RÈGLES DE SÉCURITÉ

• Respect de la capacité de charge : Ne dépassez sous aucun prétexte la Charge Maximale d'Utilisation (CMU) gravée sur la plaque signalétique de l'appareil. La structure porteuse (la poutre) doit également être validée pour supporter cette même charge.

• Traction dans l'axe : La griffe de suspension est conçue pour des efforts de traction verticaux appliqués strictly dans l'axe de la traverse basse. Évitez les tractions obliques ou latérales importantes qui pourraient engendrer un risque de glissement ou de déformation des mâchoires.

• Verrouillage manuel : Vérifiez que la vis de serrage est bloquée à fond avant de suspendre la moindre charge. Aucun jeu ne doit subsister entre les mâchoires de la griffe et le profilé métallique.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Directive Machines 2006/42/CE réglementant la conformité des appareils et accessoires de levage industriels.

• Certificat de conformité : Chaque matériel est livré d'origine avec son certificat de conformité usine garantissant la traçabilité et la réalisation des tests de charge initiaux.

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Vérification Générale Périodique (VGP) obligatoire : En tant qu'appareil d'ancrage et de levage mécanique, la griffe HADEF est soumise à un contrôle réglementaire strict tous les douze mois (Arrêté du 1er mars 2004) afin de valider son aptitude à l'emploi.

• Examen d'adéquation et de routine : L'exploitant doit effectuer des contrôles périodiques réguliers et s'assurer que l'appareil est parfaitement adapté aux travaux de manutention prévus.

• Critères de rebut immédiat : Déformation ou ouverture permanente des mâchoires de serrage, fissure apparente sur le corps en acier ou sur la traverse basse, vis de manœuvre tordue, filetage foiré ou grippé empêchant un blocage complet, jeu excessif dans les articulations, ou effacement de la plaque de marquage de la CMU.

❓ FAQ (FOIRE AUX QUESTIONS)

• Qu'est-ce que l'avantage de la traverse intégrée pour la hauteur perdue ?
  Sur les pinces de suspension classiques, le point d'accrochage descend souvent très bas sous le profilé, ce qui réduit l'espace de manutention en hauteur. Le mécanisme de la HADEF 221/05 intègre directement la traverse au cœur de la géométrie des mâchoires, permettant de suspendre le crochet du palan au plus près de la poutre pour économiser de précieux centimètres sous plafond.

• Peut-on déplacer la griffe le long de la poutre lorsqu'elle supporte une charge ?
  Non, absolument pas. La griffe de suspension est un point d'ancrage fixe stationnaire. Pour déplacer une charge le long d'un profilé métallique, il est obligatoire d'utiliser un chariot de translation manuel (chariot à poussée ou à chaîne) ou électrique, et non une pince de serrage.

• Existe-t-il une différence de réglage entre une version de 1 tonne et une version de 5 tonnes ? Oui. Bien que le principe de serrage par vis reste identique, la plage d'ouverture (largeur de fer) s'élargit sur les fortes capacités pour s'adapter aux dimensions des profilés lourds de l'industrie, et les dimensions géométriques du corps s'épaississent pour garantir le coefficient de sécurité requis.
