AL - ANNEAU DE LEVAGE MALE GRADE 80

0.0 / 5

21,38 € 21,38 € 21.38 EUR

21,38 €

Référence : [AL]

Type : Anneau de levage mâle à visser grade 80
Résistance : CMU 200 kg à 6 000 kg
Marque : VAN BEEST
Norme : DIN 580

MARQUE QUINCAILLERIE
RÉFÉRENCE [AL-GPAL] - CMU - FILETAGE

Cette combinaison n'existe pas.

Ajouter à la commande

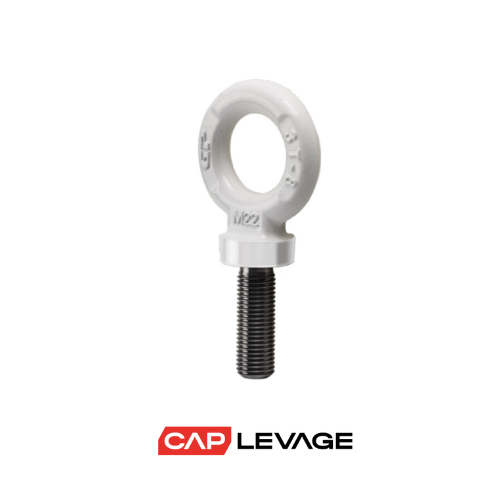

QUINCAILLERIE : ANNEAU DE LEVAGE MÂLE GRADE 80 – AL

L’anneau de levage mâle AL de VAN BEEST est un accessoire de levage haute performance, conçu pour des applications intensives. Fabriqué en acier allié trempé et revenu, il respecte les exigences strictes de la norme DIN 580. Disponible avec des filetages métriques de M6 à M30, il garantit une résistance mécanique élevée, une utilisation sécurisée jusqu’à +200°C, et un coefficient de sécurité de 5:1 par rapport à sa charge maximale d’utilisation (CMU).

⚙️CARACTÉRISTIQUES PRINCIPALES

Fabricant : VAN BEEST
Référence : AL
Catégorie : Grade 80 – acier allié, trempé et revenu
Conforme à la norme : DIN 580
Finition : peinture rouge ou blanche
Température d’utilisation : de -40°C à +200°C
Coefficient de sécurité : 5 x CMU
CMU disponibles : de 0,2 t à 6 t
Filetage : métrique M6 à M30
Dimensions :
- Ex : AL12 (CMU 1 t) – M12 x 1.75, Ø extérieur œil 47 mm, poids 0,14 kg
- Détail complet disponible en tableau selon modèle

🎯APPLICATIONS

Levage vertical ou oblique de charges métalliques ou mécaniques
Utilisation en industrie, maintenance, construction, milieux offshore ou portuaires
Compatible avec :
- Manutention par palan, systèmes d’élingues, levage par grue
Adapté à des montages fixes sur structures métalliques, bâtis, châssis ou équipements

🧰CONSEILS D'UTILISATION

Choisir l’anneau en fonction de la CMU et du filetage adéquat
S’assurer d’un serrage complet dans la pièce support, filetage propre et non endommagé
Vérifier la compatibilité de l’angle de levage avec la CMU indiquée
Utilisation optimale avec crochets à verrouillage automatique ou manilles certifiées
Nettoyer régulièrement pour préserver la lisibilité du marquage

🛡️RÈGLES DE SÉCURITÉ

Ne jamais dépasser la CMU gravée sur l’anneau
Interdiction d’utiliser un anneau tordu, fendu, corrodé ou usé
Remplacement immédiat en cas de jeu excessif ou filetage abîmé
Vérification visuelle systématique avant chaque levage

📄CADRE RÉGLEMENTAIRE ET NORMES

Conforme à la norme DIN 580
Recommandé selon les prescriptions INRS pour le levage avec accessoires
Intégration dans les contrôles d'accessoires soumis à port de charge

⚠️OBLIGATION ET CONTRÔLES PÉRIODIQUES

Contrôle obligatoire annuel selon la réglementation française du travail
En conformité avec :
- L’ARRÊTÉ DU 1ER MARS 2004 (modifié)
- Les articles R.4323-23 à R.4323-27 du Code du travail
Contrôle réalisable par :
- Un bureau de contrôle
- Une personne habilitée en interne
- Une société spécialisée dans les équipements de levage

🟥➤ Un besoin, une urgence, une vérification à prévoir ?
Notre équipe vous répond rapidement au 05 49 53 37 87 ou par mail à be@caplevage.fr
— Efficacité et fiabilité garanties, réponse en 24h !

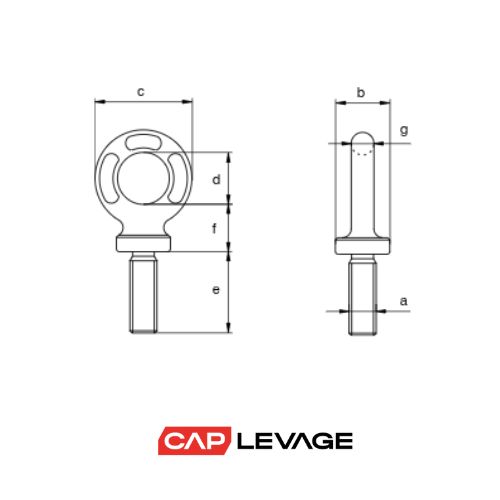

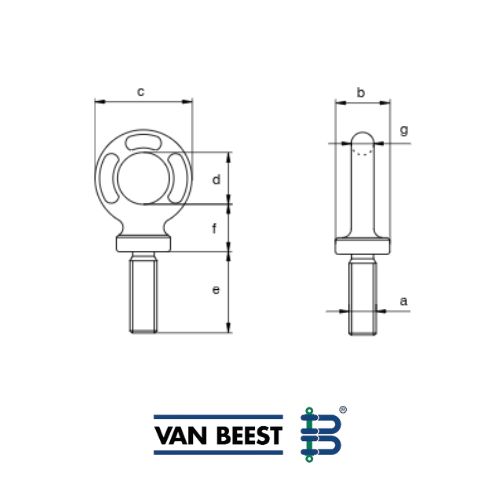

RÉFÉRENCE	CMU	DIAM FILETAGE (a)	DIAM EMBASE (b)	DIAM EXT OEIL (c)	DIAM INT OEIL (d)	LONGUEUR (f)	DIAM (g)	POIDS	SERVICE
	t	mm	mm	mm	mm	mm	mm	kg
AL06	0.2	M6	20	34	20	17	7	0.05	Demande de devis
AL08	0.4	M8	20	34	20	17	7	0.06	Demande de devis
AL10	0.7	M10	20	38	22	19	8	0.08	Demande de devis
AL12	1	M12	25	47	27	23	10	0.14	Demande de devis
AL14	1.2	M14	30	57	30	27	14	0.25	Demande de devis
AL16	1.5	M16	36	63	35	31	14	0.39	Demande de devis
AL18	2	M18	36	63	35	31	14	0.40	Demande de devis
AL20	2.5	M20	40	72	40	34	16	0.58	Demande de devis
AL22	3	M22	42	82	45	38	19	0.77	Demande de devis
AL24	4	M24	55	95	55	40	20	1.12	Demande de devis
AL27	5	M27	55	95	55	40	20	1.19	Demande de devis
AL30	6	M30	60	108	60	51	24	1.87	Demande de devis

FICHE TECHNIQUE CAPLEVAGE
