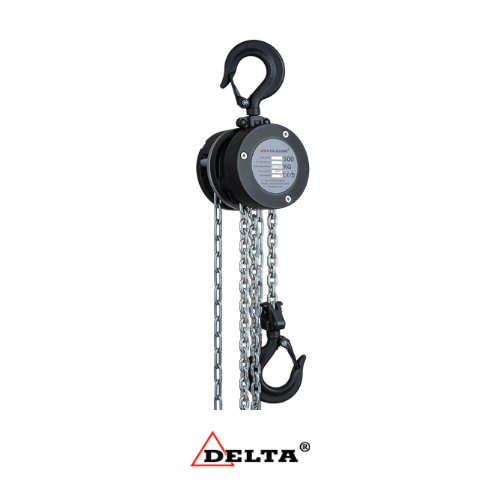

MATÉRIEL DE LEVAGE : PALAN À CHAÎNE MANUEL EN ALUMINIUM 360° - ALUM

Le palan à chaîne manuel en aluminium 360° DELTA ALUM de la série de levage léger est l'appareil de manutention de force par excellence sélectionné par Cap Levage pour simplifier et fiabiliser vos opérations de levage mobile. Grâce à son boîtier ultra-léger en aluminium de haute résistance, ce palan de qualité professionnelle associe une compacité extrême à un poids propre minime, facilitant grandement le transport et la manutention pour les équipes itinérantes et les monteurs. Sa particularité technique réside dans son carter de chaîne de manœuvre rotatif à 360 degrés, qui permet à l'opérateur d'actionner la chaîne depuis n'importe quel angle ou direction de sécurité, évitant ainsi de devoir se tenir directement sous la charge ou dans la zone d'évolution du crochet. Offrant un rendement mécanique élevé et une maintenance très aisée d'accès, ce palan manuel garantit un levage fluide, précis et d'une sécurité totale sur l'ensemble de vos chantiers.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Carter de manœuvre rotatif à 360 degrés: Le système de guidage de la chaîne de manœuvre est orientable à 360 degrés pour offrir une liberté de mouvement totale et permettre à l'opérateur de se tenir en dehors de la trajectoire directe de la charge.

• Boîtier en aluminium ultra-léger: Limite considérablement le poids propre de l'appareil (le modèle de capacité 250 kg ne pèse que 2,6 kg et le modèle 500 kg seulement 4,6 kg), le rendant parfait pour les techniciens mobiles.

• Double boîtier de protection: Conception haut de gamme offrant une excellente étanchéité mécanique des disques de friction et de la pignonnerie contre l'eau, la poussière et la corrosion.

• Dispositif de freinage à double cliquet: Frein automatique à pression de charge à friction équipé de disques sans amiante et d'un double cliquet de sécurité pour un maintien instantané et fiable de la charge.

• Chaîne de charge zinguée haute résistance: Équipé d'une chaîne de levage galvanisée de fabrication supérieure conforme aux exigences physiques de la norme EN 818-7-T, assurant un défilement d'une fluidité remarquable.

• Crochets en acier forgé rotatifs: Crochets de charge et de suspension en acier de haute ténacité montés sur butée à billes pour empêcher le vrillage de la chaîne et munis de linguets de sécurité robustes.

🎯 APPLICATIONS

• Opérations de maintenance mobile et itinérante: Outil de levage léger et compact idéal pour les techniciens devant intervenir sur des installations de levage changeant de site ou d'accès restreint.

• Montage de précision en espace restreint: Permet d'assurer l'approche fine de charges, de moteurs ou d'ensembles mécano-soudés dans des zones étroites où un palan standard serait difficile à positionner.

• Chantiers de construction et d'entretien extérieurs: Matériel autonome idéal pour le travail en hauteur sur potence, monorail ou portique de chantier temporaire.

🧰 CONSEILS D'UTILISATION

• Inspection de la chaîne de charge: Avant d'appliquer l'effort de traction, vérifiez scrupuleusement que la chaîne de charge zinguée n'est pas vrillée, tordue ou nouée.

• Validation visuelle des crochets: Assurez-vous que le linguet de sécurité du crochet supérieur de suspension et du crochet inférieur de charge est parfaitement fermé.

• Test de tension préalable: Élevez la charge de quelques centimètres puis relâchez la chaîne de manœuvre pour valider l'enclenchement instantané du frein de charge automatique avant de procéder au transfert.

• Option de stockage et transport: Utilisez le sac à chaîne optionnel pour stocker proprement le brin mou de la chaîne de charge et éviter les coincements lors des déplacements.

🛡️ RÈGLES DE SÉCURITÉ

• Interdiction absolue de transport de personnes: Ce matériel de levage est exclusivement conçu pour la manutention de marchandises. Il est rigoureusement interdit de l'utiliser pour soulever, déplacer ou soutenir des personnes, ou de laisser du personnel stationner sous la charge.

• Respect de la capacité nominale d'utilisation (CMU): Ne dépassez sous aucun prétexte la charge maximale d'utilisation gravée sur la plaque signalétique de l'appareil (modèles conçus pour des capacités de 250 kg et 500 kg).

• Alignement vertical de l'effort: Même si le carter rotatif à 360 degrés permet d'actionner la manœuvre depuis n'importe quelle position latérale, l'effort exercé sur la charge doit toujours s'appliquer verticalement dans l'axe de l'appareil. Tout tirage oblique ou traction horizontale est proscrit.

• Incompatibilité en atmosphère explosive: Ce modèle standard en alliage d'aluminium ne convient pas pour une utilisation dans des environnements de travail soumis à un risque d'explosion (Zone ATEX).

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Directive Machines 2006/42/CE: Matériel de levage conçu et fabriqué en conformité totale avec les exigences de sécurité et les règles de conception technique européennes.

• Chaîne de charge haute ténacité (EN 818-7-T): Équipé d'une chaîne de levage de qualité spéciale conforme aux tolérances de la norme européenne.

• Documentation officielle incluse: Chaque palan DELTA ALUM est livré accompagné de son certificat d'essai et de contrôle usine, de sa déclaration de conformité et de sa notice d'instructions d'origine.

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Vérification Générale Périodique (VGP) obligatoire: En tant qu'accessoire amovible actif de prise de charge, cet équipement doit obligatoirement faire l'objet d'un contrôle de bon état de conservation au moins tous les douze mois (VGP annuelle) par une personne qualifiée, conformément à l'Arrêté du 1er mars 2004.

• Examen d'adéquation préalable écrit: L'utilisateur doit réaliser et documenter par écrit une évaluation d'adéquation afin de s'assurer de la parfaite compatibilité du palan avec la nature des charges à lever, l'appareil de levage associé et l'élingue correspondante selon le guide de contrôle INRS ED6178.

• Examen visuel systématique: Avant chaque prise de poste, l'opérateur doit vérifier visuellement le parfait état de la chaîne de charge zinguée, l'absence de fissures sur le corps du palan et le bon retour mécanique des linguets de sécurité des crochets.

• Critères de rebut immédiat: Déformation permanente ou allongement d'un maillon de la chaîne de charge, bec de crochet présentant une déformation supérieure à 10% de sa cote d'origine, usure prononcée ou dévissage de l'axe, ou disparition de la plaque d'identification de la capacité de levage (CMU).

❓ FAQ (FOIRE AUX QUESTIONS)

• Pourquoi le carter rotatif à 360° est-il un avantage de sécurité? Contrairement aux palans manuels classiques qui obligent l'utilisateur à se tenir strictement dans l'axe du palan pour actionner la chaîne, la version rotative complète à 360 degrés permet de manœuvrer depuis n'importe quel emplacement. L'opérateur peut ainsi se tenir à distance de sécurité, hors de la zone de danger ou de chute éventuelle de la charge.

• Peut-on utiliser le palan DELTA ALUM à l'extérieur sous la pluie? Oui, grâce à sa conception à double boîtier qui offre une excellente étanchéité de la transmission et du système de frein contre la poussière et les eaux de ruissellement. Cependant, en cas d'utilisation sous intempéries, il est nécessaire d'essuyer l'appareil et de l'entreposer dans un local sec.

• Quel entretien particulier nécessite la chaîne de levage? La chaîne doit être lubrifiée de manière continue sur toute sa longueur avec une huile pénétrante adaptée, et ce sans charge appliquée. Important: Ne lubrifiez, graissez ou huilez jamais les disques de friction ou les surfaces de contact du système de frein sous peine de neutraliser la sécurité du freinage.
