AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR - CMU 1 TONNE - TRACTEL

DIMENSIONS AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR

AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR - CMU 1 TONNE - TRACTEL

2 005,00 € 2 005,00 € 2005.0 EUR

2 005,00 €

Référence : APLM1000

Aimant de levage permanent manuel
Utilisable sur des surfaces plates et cylindriques
Capacité de levage 1000 kilos

FRÉQUENCE D'UTILISATION
CMU AIMANT (sur plat)
- 1000 Kg
CMU AIMANT (sur rond)
- 450 Kg
Fabricant

Cette combinaison n'existe pas.

Ajouter à la commande

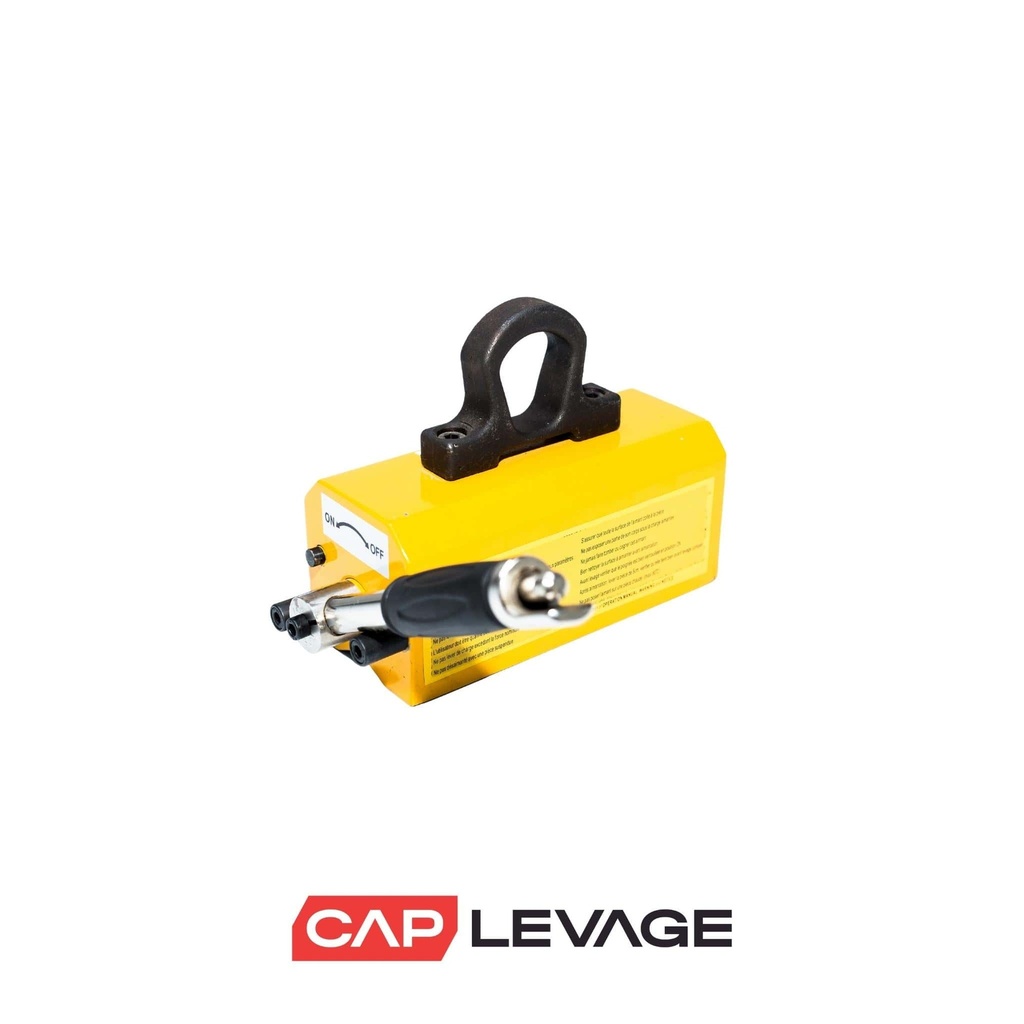

Aimant de levage manuel MAGFOR II 1000 - TRACTEL

Caractéristiques principales :

• Capacité Maximale d'Utilisation (CMU) : 1000 kg sur plat, 450 kg sur rond
• Température d'utilisation : -20°C à +80°C
• Poids de l'aimant : 41,5 kg
• Code produit : 185468

Dimensions :

• Longueur (A) : 348 mm (+/- 25 mm)
• Largeur (B) : 142 mm (+/- 10 mm)
• Hauteur (C) : 120 mm (+/- 15 mm)
• Autres dimensions : D = 180 mm, E = 120 mm, F = 80 mm, G = 320 mm

Principe de fonctionnement :

Le MAGFOR II 1000 utilise des aimants permanents à haute énergie. Un rotor permet d'orienter le flux magnétique soit vers la charge (position "activée"), soit vers une masse magnétique interne (position "désactivée").

Éléments de sécurité :

• Levier d'armement ergonomique et robuste
• Dispositif de verrouillage automatique en position "activée"
• Système de désactivation nécessitant l'utilisation des deux mains pour plus de sécurité

Applications :

Conçu pour la manutention de charges ferromagnétiques planes ou cylindriques, brutes ou usinées. Conforme à la norme EN 13155:2003.

Facteurs influençant la capacité de levage :

• Nature de la charge : CMU varie selon le type d'acier (100% pour l'acier à faible teneur en carbone, 50% pour l'inox 430F, 0% pour l'inox 304)
• Entrefer : Rugosité de surface, oxydation ou présence de peinture réduisent la capacité de levage
• Dimensions et forme de la charge : Épaisseur, surface de contact et longueur de la pièce affectent la performance
• Horizontalité de la charge : Puissance maximale obtenue lorsque les forces s'appliquent perpendiculairement à la surface des pôles actifs

Capacités selon l'épaisseur et l'état de surface (pour acier S235) :

• Surface rectifiée, propre et lisse (entrefer < 0,1 mm) :

≥ 50 mm : 1000 kg
≥ 40 mm : 950 kg
≥ 30 mm : 900 kg
≥ 20 mm : 800 kg
≥ 15 mm : 650 kg
≥ 10 mm : 400 kg
• Surface laminée à chaud/rouillée (entrefer 0,1 à 0,3 mm) :
≥ 50 mm : 850 kg
≥ 40 mm : 800 kg
≥ 30 mm : 750 kg
≥ 20 mm : 650 kg
≥ 15 mm : 550 kg
≥ 10 mm : 350 kg
• Surface irrégulière et rugueuse (entrefer 0,3 à 0,5 mm) :
≥ 50 mm : 700 kg
≥ 40 mm : 650 kg
≥ 30 mm : 600 kg
≥ 20 mm : 550 kg
≥ 15 mm : 450 kg
≥ 10 mm : 300 kg

Consignes de sécurité :

• Ne jamais utiliser pour le levage de personnes
• Interdiction de stationner sous la charge
• Ne pas armer l'aimant sans contact avec une pièce ferreuse
• Ne jamais désactiver l'aimant sans s'assurer que la charge repose sur une surface stable
• Utiliser uniquement dans la plage de température spécifiée

Le MAGFOR II 1000 est une solution de levage fiable et sécurisée pour les charges ferromagnétiques lourdes, offrant un bon rapport performance/encombrement.
