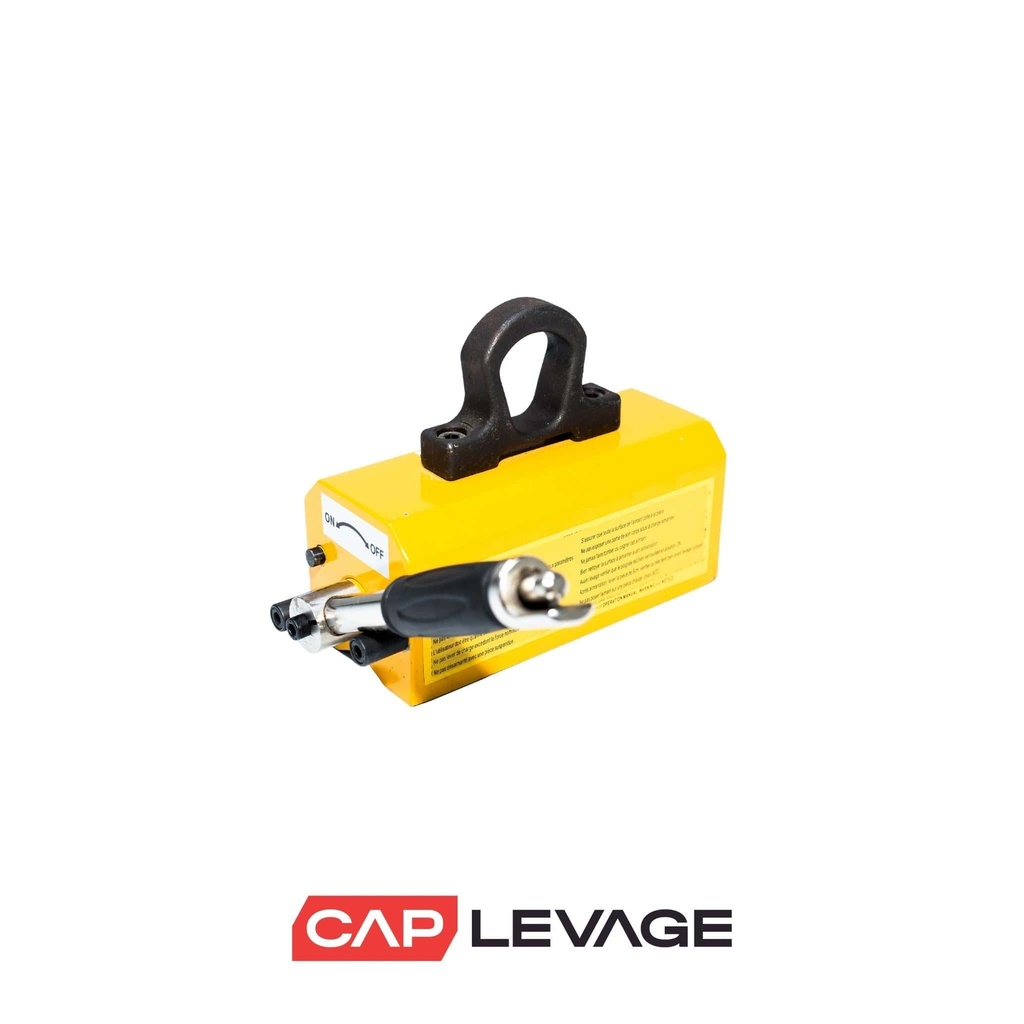

AIMANT DE LEVAGE PERMANENT MANUEL MAGFOR - CMU 1 TONNE - TRACTEL

2 005,00 € 2 005,00 € 2005.0 EUR

2 005,00 €

Référence : APLM1000

Aimant de levage permanent manuel
Utilisable sur des surfaces plates et cylindriques
Capacité de levage 1000 kilos
  • CMU AIMANT (sur plat)
  • CMU AIMANT (sur rond)
  • FABRICANT
  • FRÉQUENCE D'UTILISATION

Cette combinaison n'existe pas.

Ajouter à la commande

Faire une demande de devis
 Prendre rendez-vous avec un expert levage

Contacter notre service client
  05 49 53 37 87  -   be@caplevage.fr



Aimant de levage manuel MAGFOR II 1000 - TRACTEL



Caractéristiques principales :


• Capacité Maximale d'Utilisation (CMU) : 1000 kg sur plat, 450 kg sur rond
• Température d'utilisation : -20°C à +80°C
• Poids de l'aimant : 41,5 kg
• Code produit : 185468

Dimensions :


• Longueur (A) : 348 mm (+/- 25 mm)
• Largeur (B) : 142 mm (+/- 10 mm)
• Hauteur (C) : 120 mm (+/- 15 mm)
• Autres dimensions : D = 180 mm, E = 120 mm, F = 80 mm, G = 320 mm

Principe de fonctionnement :


Le MAGFOR II 1000 utilise des aimants permanents à haute énergie. Un rotor permet d'orienter le flux magnétique soit vers la charge (position "activée"), soit vers une masse magnétique interne (position "désactivée").

Éléments de sécurité :


• Levier d'armement ergonomique et robuste
• Dispositif de verrouillage automatique en position "activée"
• Système de désactivation nécessitant l'utilisation des deux mains pour plus de sécurité

Applications :


Conçu pour la manutention de charges ferromagnétiques planes ou cylindriques, brutes ou usinées. Conforme à la norme EN 13155:2003.

Facteurs influençant la capacité de levage :


• Nature de la charge : CMU varie selon le type d'acier (100% pour l'acier à faible teneur en carbone, 50% pour l'inox 430F, 0% pour l'inox 304)
• Entrefer : Rugosité de surface, oxydation ou présence de peinture réduisent la capacité de levage
• Dimensions et forme de la charge : Épaisseur, surface de contact et longueur de la pièce affectent la performance
• Horizontalité de la charge : Puissance maximale obtenue lorsque les forces s'appliquent perpendiculairement à la surface des pôles actifs

Capacités selon l'épaisseur et l'état de surface (pour acier S235) :


• Surface rectifiée, propre et lisse (entrefer < 0,1 mm) :
  • ≥ 50 mm : 1000 kg
  • ≥ 40 mm : 950 kg
  • ≥ 30 mm : 900 kg
  • ≥ 20 mm : 800 kg
  • ≥ 15 mm : 650 kg
  • ≥ 10 mm : 400 kg
    • Surface laminée à chaud/rouillée (entrefer 0,1 à 0,3 mm) :
  • ≥ 50 mm : 850 kg
  • ≥ 40 mm : 800 kg
  • ≥ 30 mm : 750 kg
  • ≥ 20 mm : 650 kg
  • ≥ 15 mm : 550 kg
  • ≥ 10 mm : 350 kg
    • Surface irrégulière et rugueuse (entrefer 0,3 à 0,5 mm) :
  • ≥ 50 mm : 700 kg
  • ≥ 40 mm : 650 kg
  • ≥ 30 mm : 600 kg
  • ≥ 20 mm : 550 kg
  • ≥ 15 mm : 450 kg
  • ≥ 10 mm : 300 kg


Consignes de sécurité :


• Ne jamais utiliser pour le levage de personnes
• Interdiction de stationner sous la charge
• Ne pas armer l'aimant sans contact avec une pièce ferreuse
• Ne jamais désactiver l'aimant sans s'assurer que la charge repose sur une surface stable
• Utiliser uniquement dans la plage de température spécifiée

Le MAGFOR II 1000 est une solution de levage fiable et sécurisée pour les charges ferromagnétiques lourdes, offrant un bon rapport performance/encombrement.
