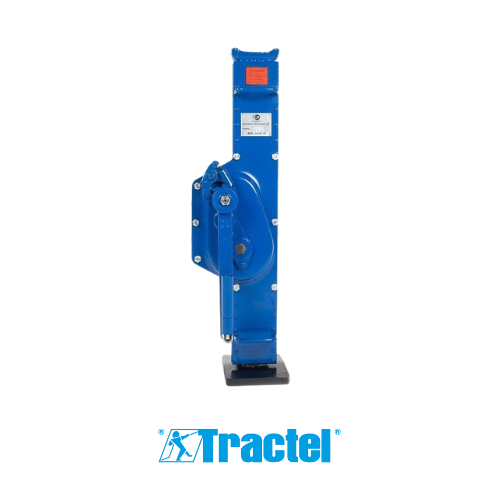

MATÉRIEL DE LEVAGE : CRIC À CRÉMAILLÈRE À MANIVELLE – BT

Le cric à crémaillère de la gamme Top est l'appareil de levage mécanique manuel par excellence sélectionné par Cap Levage pour les opérations de manutention de matériel en environnement industriel ou sur chantier. Développé par Tractel sous la série des modèles BT, ce vérin mécanique robuste est conçu pour soulever des charges lourdes de manière stable et sécurisée. Grâce à sa conception polyvalente, l'effort de levage nominal peut être appliqué à cent pour cent aussi bien sur sa tête supérieure que sur sa patte d'appui basse, offrant une flexibilité totale d'adaptation selon la configuration de vos charges au sol.

⚙️ CARACTÉRISTIQUES PRINCIPALES

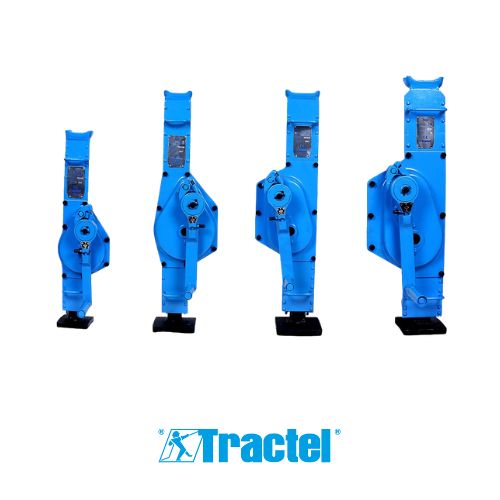

• Nom de la gamme : Top – Crics à crémaillère mécaniques (Série des modèles BT).

• Principe d'action : Vérin mécanique à commande manuelle par manivelle agissant sur un réducteur à crémaillère synchrone.

• Double zone de charge : Capacité nominale intégrale applicable de manière identique sur la tête d'appui haute ou sur la patte d'appui basse.

• Sécurité de maintien : Système de frein de charge automatique maintenant fermement la charge en position dès que l'action sur la manivelle est interrompue.

• Sélecteur de manœuvre : Inverseur mécanique de sécurité à trois positions comprenant la montée, la descente et une position de débrayage libre.

🎯 APPLICATIONS

• Soulèvement mécanique de matériel lourd : Manutention, calage et mise de niveau de machines industrielles, de carters, de bâtis ou de structures métalliques rigides.

• Chantiers de construction et travaux ferroviaires : Utilisation pour le levage de coffrages, le positionnement de poutres ou le ripage de structures lourdes au sol.

• Opérations de maintenance et de calage en usine : Point haut de secours autonome mécanique pour caler des équipements en position de sécurité lors des phases de maintenance.

🧰 CONSEILS D'UTILISATION

• Activation du mouvement : Pour élever votre charge, positionnez le levier d'inversion mécanique sur la position UP. Tournez la manivelle de manœuvre dans le sens des aiguilles d'une montre (sens horaire) en effectuant des mouvements de va-et-vient ou des tours complets. Pour amorcer la descente, basculez le levier sur DN et tournez la manivelle dans le sens inverse.

• Utilisation de la position libre : Lorsque le levier est placé sur la position FREE, le mécanisme est débrayé et la rotation de la manivelle n'a aucun effet sur le déplacement de la crémaillère. Cette fonction permet d'ajuster rapidement la hauteur de la patte ou de la tête à vide avant la mise en charge.

• Lubrification des composants de guidage : Pour assurer la longévité de l'appareil métallique, veillez à maintenir un parfait graissage de la crémaillère et du guide coulissant en appliquant une graisse de type TOTAL Multi EP1 ou Molydal Multi TP grade 1.

🛡️ RÈGLES DE SÉCURITÉ

• Stricte interdiction d'accès sous la charge : Il est formellement interdit de travailler, de circuler ou de positionner la moindre partie du corps sous une charge uniquement suspendue ou levée par un cric. La charge doit obligatoirement être sécurisée par des cales ou des structures d'appui dimensionnées et calculées pour supporter la masse avant toute intervention.

• Préservation absolue du système de freinage : Ne jamais introduire de lubrifiant, d'huile, de graisse ou de produit en aérosol au niveau de l'axe de la manivelle ou à travers le carter latéral à cet emplacement. Toute infiltration de corps gras dans cette zone rendrait le système de freinage inefficace, créant un risque de descente incontrôlée de la charge.

• Configuration et alignement de levage : Le cric Top doit reposer sur un support ou un sol parfaitement horizontal, stable, lisse et suffisamment résistant pour supporter la pression exercée. Il est strictement interdit d'utiliser le cric en position inclinée ou de tenter de soulever des charges instables, susceptibles de se déformer ou de glisser.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Conformité à la norme européenne EN 1494 : L'appareil répond intégralement aux exigences techniques de la norme EN 1494 encadrant la fabrication des crics mobiles ou déplaçables et les vérins associés.

• Directive Machines 2006/42/CE : Matériel de levage conçu en parfaite conformité avec les règles techniques européennes de sécurité applicables à sa mise sur le marché.

• Certifications de marquage : Chaque unité comporte sa plaque constructeur rivetée mentionnant le marquage CE, le marquage UKCA, le numéro de lot et l'année de fabrication.

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Application de la réglementation du travail : Toute entreprise mettant ce cric mécanique à disposition de salariés doit appliquer scrupuleusement les obligations réglementaires de sécurité relatives aux équipements de levage.

• Obligation de vérifications périodiques : Ce matériel doit recevoir une vérification initiale avant sa première mise en service, puis faire l'objet de vérifications périodiques régulières (conformément aux dispositions de l'arrêté du 1er mars 2004 en France) menées par une personne compétente.

• Maintenance annuelle constructeur : Tractel préconise de faire inspecter l'état général et les composants mécaniques internes du cric au moins une fois par an par un réparateur agréé, et d'augmenter cette fréquence en cas d'utilisation intensive ou en milieu chimiquement agressif.

• Critères de rebut immédiat : Présence de déformations sur la crémaillère ou sur le corps du cric, traces visibles de corrosion structurelle ou de fissures, point dur ou blocage lors de la rotation de la manivelle à vide, ou effacement des marquages obligatoires de la charge maximale.

❓ FAQ (FOIRE AUX QUESTIONS)

• Puis-je utiliser le cric à crémaillère Top sur un navire en mer ou pour manipuler des denrées alimentaires ? Non. Les consignes d'utilisation d'origine du constructeur stipulent expressément que l'appareil n'est pas autorisé à être exploité sur des navires en mer. De plus, en raison des graisses mécaniques nécessaires à son fonctionnement, le produit ne doit pas entrer en contact direct avec des denrées alimentaires.

• Quelle est la durée de vie maximale estimée pour ce type de matériel mécanique ? La durée de vie de ce cric à crémaillère peut atteindre vingt ans. Cette longévité exceptionnelle est toutefois conditionnée par une utilisation strictement conforme aux prescriptions du manuel d'utilisation, associée à une inspection et un entretien annuel rigoureux menés par un réparateur agréé.

• Que faire si le mécanisme se bloque ou si la manivelle refuse de tourner sous charge ? En cas de blocage ou de tout autre dysfonctionnement, vous devez immédiatement stopper la manœuvre sans tenter aucune action forcée. Établissez directement un périmètre de sécurité rigide autour de l'appareil et sous la charge pour en interdire l'accès, puis faites appel à du personnel qualifié pour sécuriser la charge et retourner le cric vers un centre technique agréé.
