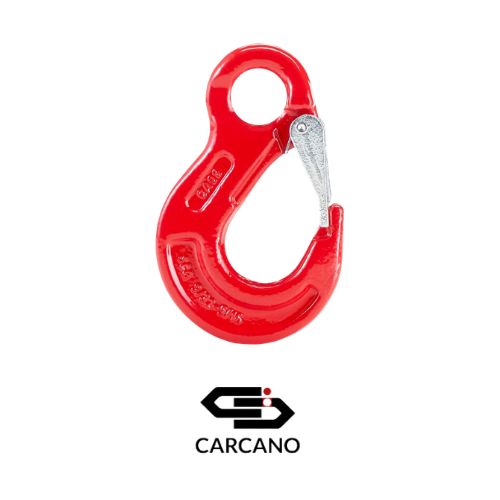

CHAÎNES ET ACCESSOIRES : CROCHET À OEIL AVEC LINGUET CARCANO GRADE 80

Optimisez la sécurité de vos lignes d'élingage avec le crochet à oeil avec linguet de sécurité en Grade 80 (Classe 8) développé par la marque Carcano et sélectionné par Cap Levage. Cet accessoire de levage haute performance de la gamme CARTEC (Type CA) dispose d'un oeil de raccordement supérieur circulaire, spécialement conçu pour une liaison mécanique flexible par le biais d'un connecteur de type maillon d'assemblage ou manille. Distribué par Cap Levage, ce composant intègre un linguet de sécurité robuste à ressort pour interdire toute libération ou décrochage accidentel de la charge. Sa conception géométrique garantit une assise parfaite de la charge au fond du siège du crochet. Idéal pour les configurations d'élingage industrielles les plus exigeantes, ce crochet offre à vos équipes achats et techniques l'assurance d'un matériel d'une longévité et d'une sécurité prévisibles sur l'ensemble de vos chantiers.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Matériau de haute performance : Acier allié haute résistance de Grade 80 (Classe 8), forgé et traité thermiquement pour une excellente résistance à la traction.

• Finition : Peinture époxy rouge à haute visibilité, assurant une protection efficace contre la corrosion et une identification rapide sur site.

• Type de raccordement : Connexion supérieure par oeil circulaire, permettant une articulation fluide avec les connecteurs de chaînes ou d'élingues.

• Sécurité renforcée : Linguet de sécurité en acier à ressort interdisant le décrochage intempestif des accessoires de préhension.

• Coefficient de sécurité : Rapport réglementaire de 4:1 entre la charge de rupture minimale et la Charge Maximale d'Utilisation.

• Données de la gamme : Selon la fiche technique Carcano visible sur le document Screenshot 2026-06-05 10.30.39_2.png, la gamme CARTEC CA couvre des diamètres de chaîne allant de 6 mm à 20 mm. Les Charges Maximales d'Utilisation (CMU) s'étendent de 1 120 kg pour le modèle compact (Code C1CA06SF) jusqu'à 12 500 kg pour le modèle lourd (Code C1CA20SF - NEW). Les poids unitaires de ces pièces varient de 0,3 kg à 5,3 kg.

🎯 APPLICATIONS

• Confection d'élingues de levage : Composant terminal pour la fabrication ou la réparation d'élingues en chaîne, en câble d'acier ou textiles de Grade 80.

• Opérations de manutention : Point d'ancrage universel pour les ponts roulants, grues ou palans pour la saisie de charges munies d'anneaux de levage.

• Secteurs d'activité : Utilisation dans le bâtiment et travaux publics (BTP), l'industrie métallurgique, la maintenance industrielle et le secteur logistique ou portuaire.

🧰 CONSEILS D'UTILISATION

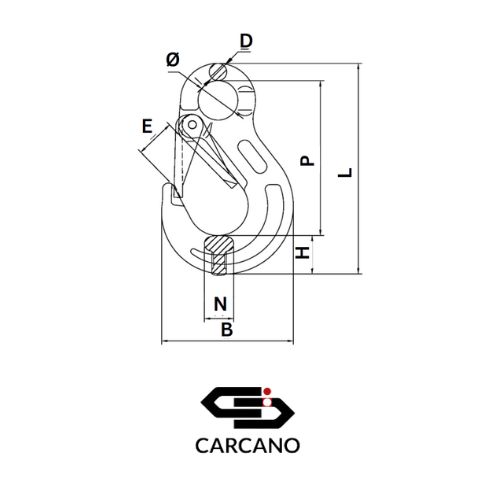

• Documentation technique : La notice d'utilisation originale du fabricant Carcano ainsi que l'ensemble des cotes dimensionnelles de contrôle d'atelier sont disponibles sur
  demande auprès de Cap Levage.

• Assemblage : Pour l'intégration dans une élingue en chaîne, veillez à utiliser un maillon de jonction ou une manille du même grade de résistance (Grade 80), conformément aux prescriptions du document 02_17.04 – DOC – Vademecum Acheteur Accessoires Levage EVOLIS – V2022.

• Alignement de la charge : Comme spécifié dans le document 02.04 – DOC – Vade-mecum utilisateur accessoires levage EVOLIS – V1_17.pdf, la charge doit impérativement s'appliquer dans l'axe du crochet, au fond de son siège, avec la pointe orientée vers le haut. La charge ne doit jamais appuyer sur le linguet ou sur le bec du crochet.

🛡️ RÈGLES DE SÉCURITÉ

• Respect de la CMU : Ne dépassez jamais la charge maximale d'utilisation gravée sur le corps de l'accessoire (allant de 1 120 kg à 12 500 kg selon le code produit choisi). Lors d'utilisations avec des élingues multibrins, intégrez les facteurs de réduction liés aux angles d'élingage décrits dans le document 02.04 – DOC – Guide Arrimage Charges Routières INRS ED6145 – V1_17.pdf.

• Efforts axiaux exclusifs : Le crochet est conçu pour travailler uniquement en traction axiale. Les sollicitations latérales, de torsion ou de flexion sur le corps de la pièce sont strictement interdites.

• Températures d'utilisation : Respectez la plage de température de fonctionnement définie par le fabricant (généralement de -40°C à +200°C sans décote de charge), conformément au document 02_17.04 – DOC – Mémento de l’élingueur INRS ED6178 – V3.

• Intégrité de la pièce : Il est strictement interdit d'effectuer des modifications par soudage, usinage ou traitement thermique sur le corps du crochet.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Conformité Européenne : Accessoire conçu et fabriqué en conformité avec la directive européenne "Machines" 2006/42/CE (transposée dans le document 02_17.04– DOC – Directive Machines 2006-42-CE – V1).

• Normes harmonisées : Fabriqué selon la norme NF EN 1677-2 (Accessoires pour élingues - Sécurité - Partie 2 : Crochet de levage en acier forgé à linguet - Classe 8) et adapté pour l'intégration d'élingues conformes à la norme NF EN 818-4.

• Marquage et traçabilité : Marquage obligatoire, lisible et indélébile estampé comprenant l'identification du fabricant Carcano, le logo CE, le code de traçabilité du lot et le repère de la classe (8 ou 80).

• Certificats : Livré par Cap Levage avec sa déclaration CE de conformité et son certificat d'essai d'épreuve statique d'usine.

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Examen visuel journalier : L'opérateur doit vérifier l'état général du crochet avant chaque prise de poste. Le linguet de sécurité doit être présent, non tordu et le ressort de rappel doit être parfaitement fonctionnel.

• Vérification Générale Périodique (VGP) : Conformément aux exigences de l'Arrêté du 1er mars 2004 (référencé dans le document 02_17.04 – DOC – Arrete du 1 mars 2004 Verifications Levage – V2022), cet accessoire doit être soumis tous les 12 mois à un examen approfondi de son état de conservation par un technicien compétent.

• Critères de rebut : En application des guides de prévention de l'INRS (référencés dans les documents 02_17.04 – DOC – Mémento de l’élingueur INRS ED6178 – V3` et 02_17.04 – DOC – Guide INRS verifications machines appareils accessoires levage – V1), le crochet doit être retiré du service et détruit si l'on constate une ouverture du bec (gorge) supérieure à 10% de sa dimension nominale d'origine ou une usure par frottement réduisant l'épaisseur de la section.

❓ FAQ (FOIRE AUX QUESTIONS)

Est-il possible de remplacer un linguet de sécurité Carcano tordu par un modèle standard d'un autre fabricant si les dimensions semblent identiques ?

Non. Pour préserver la conformité réglementaire et l'efficacité du verrouillage, tout linguet défectueux doit être remplacé exclusivement par un kit de rechange d'origine Carcano adapté au modèle exact du crochet. Le montage d'une pièce tierce annule la conformité CE, comme spécifié dans le document 02.04 – DOC – Vade-mecum utilisateur accessoires levage EVOLIS – V1_17.pdf.

Quelle est la procédure à suivre si l'oeil supérieur du crochet présente des marques d'usure par frottement après plusieurs campagnes d'utilisation ?

Désolé je n'ai pas la réponse à votre question je vous invite à vous rapprocher de votre référent technique pour avoir une réponse.
