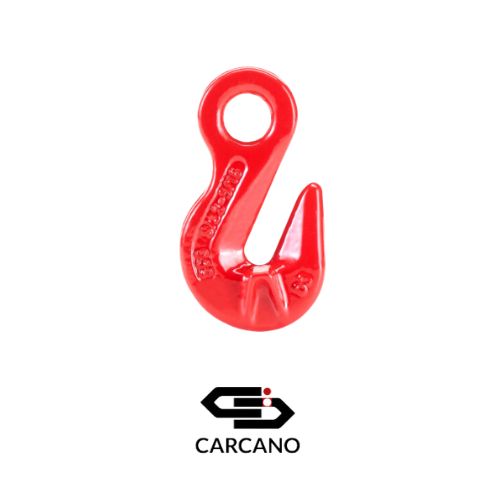

CHAÎNES ET ACCESSOIRES : CROCHET DE RACCOURCISSEMENT À ŒIL CARCANO GRADE 80

Optimisez la polyvalence et la sécurité de vos systèmes d’élingues en chaîne avec le crochet de raccourcissement à œil de Grade 80 (Classe 8) fabriqué par Carcano et distribué par Cap Levage. Cet accessoire technique de la gamme CARTEC (Type CD) est spécialement conçu pour ajuster avec précision la longueur des brins d’une élingue, sans réduction de la charge maximale d’utilisation de la chaîne. Sa conception robuste avec une gorge de calibrage spécifique assure un maintien parfait du maillon inséré, évitant tout glissement accidentel lors des opérations de manutention. Forgé en acier allié de haute qualité et revêtu d’une peinture époxy haute visibilité, ce composant garantit une sécurité absolue pour le levage de charges lourdes. En choisissant les produits Carcano distribués par l’expertise technique de Cap Levage, vous dotez vos équipes commerciales et achats d’un matériel de quincaillerie industrielle haut de gamme, entièrement conforme aux exigences de sécurité les plus strictes.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Matériau de base : Acier de construction allié à haute résistance de Grade 80, forgé et traité thermiquement pour une ductilité optimale.

• Finition : Revêtement par peinture époxy rouge offrant une excellente visibilité sur les chantiers et une protection accrue contre la corrosion.

• Type de raccordement : Raccordement par œil circulaire permettant une connexion sécurisée via un maillon de jonction à une chaîne de levage ou à une maille de tête.

• Coefficient de sécurité : Ratio réglementaire de 4:1 (force de rupture minimale égale à 4 fois la Charge Maximale d'Utilisation).

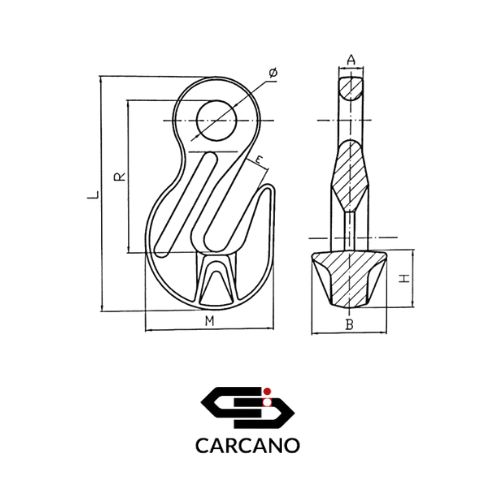

• Plage de performance dimensionnelle de la gamme : La gamme de crochets de raccourcissement CARTEC CD propose des modèles adaptés aux diamètres de chaîne allant de 6 mm à 22 mm. Les dimensions géométriques sont définies avec une tolérance stricte pour épouser parfaitement la forme des maillons calibrés. Les Charges Maximales d'Utilisation (CMU / W.L.L.) s'échelonnent de 1 120 kg pour le modèle de chaîne de 6 mm (Code C1CD06) jusqu'à 15 000 kg pour les modèles à haute capacité de 22 mm (Code C1CD22 - NEW). Les poids unitaires de ces pièces s'étendent de 0,14 kg à 8,2 kg selon le diamètre.

🎯 APPLICATIONS

• Raccourcissement des brins d'élingues : Ajustement précis de la longueur utile des brins d'une élingue en chaîne (de 1 à 4 brins) pour équilibrer le levage de charges asymétriques ou lorsque la hauteur sous crochet est restreinte.

• Manutention et traction industrielles : Connexion et mise en tension de charges dans les secteurs du bâtiment, des travaux publics (BTP), des ateliers de fabrication métallique et des structures de génie civil.

🧰 CONSEILS D'UTILISATION

• Documentation technique : Les instructions d’utilisation du fabricant Carcano ainsi que les fiches techniques d’atelier détaillant toutes les dimensions nominales de contrôle sont disponibles sur simple demande auprès de Cap Levage.

• Positionnement correct du maillon : Le maillon de la chaîne de levage doit être inséré à fond dans la gorge du crochet de raccourcissement CD. La charge doit reposer correctement dans le logement prévu à cet effet; aucun effort ne doit s'appliquer sur la pointe supérieure ou sur les flancs externes du crochet.

• Compatibilité des composants : Assemblez ce crochet uniquement avec des chaînes à maillons courts calibrés (norme EN 818-2) et des accessoires (maillons de jonction, mailles de tête) partageant le même Grade 80 afin de préserver l'homogénéité des performances mécaniques de l’ensemble, conformément aux directives de sécurité industrielles du document "02_10.04 – DOC – Vademecum Acheteur Accessoires Levage EVOLIS – V2022".

🛡️ RÈGLES DE SÉCURITÉ

• Respect de la charge maximale : Ne dépassez jamais la CMU gravée sur le corps du crochet. En configuration multibrins, l'effort varie selon l'angle d'élingage par rapport à la verticale; l'allègement de la charge doit être calculé en intégrant le facteur de mode approprié, comme défini dans le document "02.04 – DOC – Guide Arrimage Charges Routières INRS ED6145 – V1_10.pdf".

• Interdiction d'efforts transversaux : Ce crochet de raccourcissement à œil est exclusivement conçu pour des efforts de traction alignés dans l’axe longitudinal de la pièce. Toute sollicitation latérale, en torsion ou en flexion est strictement interdite.

• Exposition thermique : N'utilisez pas cet accessoire en dehors de la plage de température admissible (généralement de -40 °C à +200 °C sans réduction de charge). Au-delà, les propriétés mécaniques de l'acier allié sont altérées de façon irréversible.

• Interdiction de modification : Il est strictement interdit de modifier la gorge du crochet, de meuler la surface ou de réaliser des opérations de soudure sur le corps de l'accessoire.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Directive Européenne : Équipement de levage conforme aux dispositions et règles de sécurité de la directive "Machines" 2006/42/CE (transposée verbatim dans le document "02_10.04– DOC – Directive Machines 2006-42-CE – V1").

• Norme de fabrication : Dimensions, critères de résistance et essais conformes à la norme européenne harmonisée NF EN 1677-1 (Accessoires pour élingues - Sécurité - Partie 1 : Accessoires en acier forgé - Classe 8).

• Marquage et traçabilité : Marquage permanent par estampage d'usine comprenant la marque Carcano, le logo réglementaire CE, le code du lot de fabrication assurant la traçabilité et l'indication de la classe de résistance (8 ou 80).

• Certification : Fourni par Cap Levage avec sa déclaration de conformité et son rapport d'épreuve statique d'usine (attestant de la force de rupture minimale BF et de la charge de fabrication MPF).

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Inspection visuelle avant utilisation : L'élingueur doit examiner le crochet CD avant chaque prise de poste. Tout signe de fissure, de crique, de déformation locale ou de corrosion prononcée impose un retrait immédiat du service.

• Vérification Générale Périodique (VGP) : En vertu de la réglementation française et de l'Arrêté du 1er mars 2004 (référencé verbatim dans le document "02_10.04 – DOC – Arrete du 1 mars 2004 Verifications Levage – V2022"), cet accessoire doit subir un contrôle de l’état de conservation par un organisme ou une personne qualifiée au moins tous les 12 mois.

• Critères de rebut dimensionnels : Le crochet doit être définitivement mis au rebut et détruit si l'on constate une déformation permanente de la gorge de raccourcissement, ou si l'usure par frottement au point de contact de l'œil entraîne une réduction supérieure à 10% de la dimension nominale d'origine, conformément aux critères de sécurité du document "02_10.04 – DOC – Mémento de l’élingueur INRS ED6178 – V3".

❓ FAQ (FOIRE AUX QUESTIONS)

Peut-on insérer deux chaînes simultanément dans la gorge de calibrage d'un seul crochet de raccourcissement CD si le diamètre est inférieur à la capacité maximale ? La gorge de calibrage du crochet Carcano CD est usinée de manière exclusive pour recevoir un seul maillon de chaîne à la fois, correspondant à son diamètre nominal. L'insertion de deux chaînes ou de tout autre dispositif mécanique est strictement proscrite car elle induit des contraintes asymétriques destructrices, comme rappelé dans le document "02.04 – DOC – Vade-mecum utilisateur accessoires levage EVOLIS – V1_10.pdf".

Comment réagir si le marquage de la CMU (W.L.L.) gravé sur le flanc du crochet de raccourcissement devient illisible suite à des frottements répétés ? L'intégrité et la lisibilité des marquages réglementaires de sécurité sont des conditions obligatoires pour le maintien en service de tout accessoire. Si l'identification de la charge maximale d'utilisation ou du lot de traçabilité est effacée, déformée ou illisible, désolé je n'ai pas la réponse à votre question je vous invite à vous rapprocher de votre référent technique pour avoir une réponse.
