CHAÎNES ET ACCESSOIRES : MAILLON DE JONCTION CARCANO GRADE 80

Optimisez la sécurité et la modularité de vos montages de manutention avec le maillon de jonction de Grade 80 (Classe 8) de la marque Carcano, distribué par Cap Levage. Cet accessoire de liaison amovible haute performance est indispensable pour connecter de manière fiable et rapide vos chaînes de levage aux autres composants de vos lignes d'élingage, tels que les mailles de tête, les crochets ou les anneaux de préhension. Conçu par Carcano et certifié pour répondre aux exigences les plus sévères de l'industrie, ce connecteur de la gamme CARTEC (Type CL) garantit une liaison mécanique robuste et sûre. Grâce à sa conception à deux demi-corps symétriques assemblés par un axe central et une douille de verrouillage sécurisée, il offre une flexibilité totale lors de la configuration ou de la réparation de vos élingues en chaîne. Cap Levage met son expertise technique au service de vos équipes pour vous fournir des accessoires d'une fiabilité absolue, indispensables au maintien de la sécurité sur vos chantiers et ateliers.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Matériau de base : Acier allié haute résistance de Grade 80 (Classe 8), forgé et traité thermiquement pour offrir une excellente résistance aux contraintes mécaniques de traction et aux chocs.

• Finition : Peinture de protection époxy rouge haute visibilité, assurant une identification immédiate de la classe de l'accessoire et une protection efficace contre les agressions environnementales.

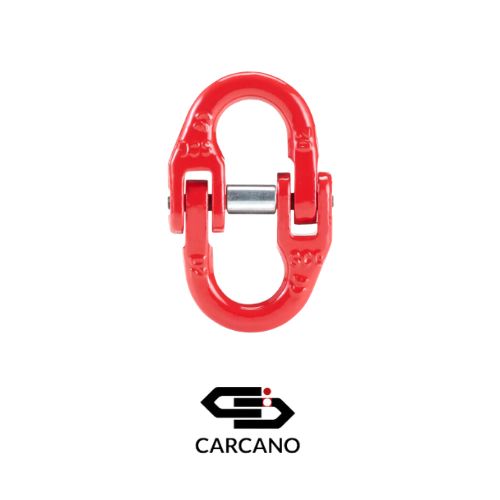

• Type de connecteur : Maillon de jonction amovible à double demi-corps symétrique, équipé d'un axe en acier allié et d'une douille d'arrêt pour un verrouillage mécanique permanent.

• Coefficient de sécurité : Rapport de sécurité réglementaire de 4:1 (la charge de rupture minimale est égale à 4 fois la Charge Maximale d'Utilisation).

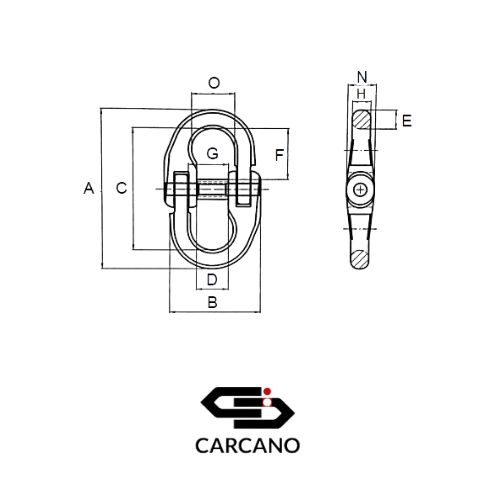

• Plage de performance dimensionnelle de la gamme : Les maillons de jonction CARTEC CL couvrent des diamètres nominaux de chaîne allant de 6 mm à 32 mm. Les dimensions géométriques sont parfaitement étalonnées (hauteur intérieure utile A de 58,5 mm à 277 mm, largeur de passage B de 36 mm à 192 mm, diamètre de l'axe D de 12 mm à 46,5 mm). Les Charges Maximales d'Utilisation (W.L.L.) s'étendent de 1 120 kg pour le modèle le plus compact (Code C3CL06) jusqu'à 31 500 kg pour les levages lourds de forte capacité (Code C1CL32). Les poids unitaires varient de 0,07 kg à 8,21 kg par connecteur.

🎯 APPLICATIONS

• Assemblage d'élingues en chaîne : Élément de connexion indispensable pour assembler des brins de chaîne de levage (Grade 80) à une maille de tête ou à un crochet d’extrémité (crochet à œil, crochet de raccourcissement, etc.).

• Raccordement mécanique amovible : Liaison de sécurité entre des appareils de levage et divers accessoires amovibles de prise de charge (palonniers, cés de levage, pinces de manutention).

• Secteurs d'activité : Utilisation généralisée dans le domaine du bâtiment et des travaux publics (BTP), la construction navale, la sidérurgie, la maintenance industrielle, les carrières et la manutention portuaire.

🧰 CONSEILS D'UTILISATION

• Notice et documentation technique : Les instructions de montage d'origine du fabricant Carcano ainsi que la fiche technique complète contenant toutes les cotes de contrôle (dimensions C, E, F, G, H, N, O) sont disponibles sur simple demande écrite auprès de Cap Levage.

• Procédure d'assemblage : Lors du montage des deux demi-corps, veillez à enfoncer complètement l'axe central à travers la douille de verrouillage jusqu'au blocage mécanique complet. Assurez-vous que la douille d'arrêt se positionne correctement dans son logement central pour interdire toute libération accidentelle de l'axe.

• Compatibilité stricte des classes : N'associez ce connecteur qu'à des chaînes et accessoires forgés partageant rigoureusement le même grade de résistance (Grade 80), comme préconisé dans le document "02_9.04 – DOC – Vademecum Acheteur Accessoires Levage EVOLIS – V2022". L'intégration d'un composant de classe inférieure affaiblit l'intégralité de la ligne de levage.

🛡️ RÈGLES DE SÉCURITÉ

• Respect de la capacité nominale : Ne dépassez jamais la charge maximale d'utilisation (W.L.L.) gravée sur le corps du maillon (allant de 1 120 kg à 31 500 kg en traction axiale selon le modèle sélectionné).

• Interdiction d'utilisation latérale : Le maillon de jonction est exclusivement conçu pour travailler dans l'axe linéaire de l'effort. Les sollicitations transversales, de torsion, ou les efforts de flexion sur le corps du maillon ou sur son axe central sont formellement interdits car ils diminuent drastiquement sa résistance mécanique.

• Protection contre les arêtes vives : Évitez tout contact direct du maillon de jonction avec les angles vifs de la charge à lever pour prévenir l'apparition de déformations locales ou de ruptures fragiles. Utilisez des protections d'angles ou des cales de positionnement.

• Traitements thermiques et souduire interdits : Les maillons Carcano Grade 80 ont reçu un traitement thermique d'usine calibré. Toute opération de soudage, de rechargement ou d'exposition à des températures extrêmes (hors de la plage recommandée de -40 °C à +200 °C sans décote) modifie la structure de l'acier et est strictement interdite.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Conformité Européenne : Accessoire de levage conçu et fabriqué en totale conformité avec les exigences essentielles de santé et de sécurité de la directive européenne "Machines" 2006/42/CE (transposée dans le document "02_9.04– DOC – Directive Machines 2006-42-CE – V1").

• Normes harmonisées de référence : Conception rigoureuse conforme à la norme européenne NF EN 1677-1 (Accessoires pour élingues - Sécurité - Partie 1 : Accessoires en acier forgé - Classe 8) et intégration conforme à la norme NF EN 818-4 pour la fabrication des élingues.

• Marquage de traçabilité : Marquage obligatoire, indélébile et lisible appliqué en usine par estampage sur le corps de chaque demi-maillon, comprenant la marque Carcano, le marquage réglementaire CE, le code de traçabilité du lot et le chiffre d'identification de la classe (8 ou 80).

• Attestations et certificats d'essai : Chaque maillon de jonction CL est livré par Cap Levage accompagné de sa déclaration CE de conformité et de son certificat d'essai d'épreuve statique d'usine (attestant de la réalisation de l'essai à la charge de fabrication MPF).

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Examen visuel systématique : Avant chaque opération d'élingage ou de levage, l'opérateur doit vérifier visuellement l'état du maillon de jonction. Tout composant présentant une déformation (ouverture du maillon, allongement), une fissure, une entaille ou une corrosion avancée doit être immédiatement retiré du service. Une attention particulière doit être portée à la permanence de l'axe central et au parfait état de la douille de blocage.

• Vérification Générale Périodique (VGP) : Conformément aux dispositions de l'Arrêté du 1er mars 2004 (référencé verbatim dans le document "02_9.04 – DOC – Arrete du 1 mars 2004 Verifications Levage – V2022"), cet accessoire de levage doit subir un examen approfondi de son état de conservation au moins tous les 12 mois par un technicien compétent.

• Critères de rebut dimensionnels : Une réduction supérieure à 10% du diamètre d'origine de l'axe central (D) ou une usure équivalente constatée sur les surfaces de contact des demi-corps métalliques impose la mise au rebut définitive et la destruction physique de l'accessoire (conformément aux seuils de sécurité détaillés dans le document "02_9.04 – DOC – Mémento de l’élingueur INRS ED6178 – V3").

❓ FAQ (FOIRE AUX QUESTIONS)

Est-il possible de réutiliser l'axe central et la douille d'arrêt d'un maillon de jonction Carcano démonté pour assembler un autre maillon après une inspection visuelle ? La douille d'arrêt intègre un dispositif de retenue mécanique qui subit des déformations plastiques lors de l'insertion et du retrait de l'axe. Lors de chaque démontage complet d'un maillon de jonction CARTEC CL, il est impératif de remplacer l'ensemble d'axe et de douille par un kit d'origine Carcano neuf pour garantir l'efficacité du verrouillage, comme spécifié dans les règles professionnelles du document "02.04 – DOC – Vade-mecum utilisateur accessoires levage EVOLIS – V1_9.pdf".

Quelle est la procédure réglementaire à suivre si l'on constate un léger jeu axial au niveau de l'axe central d'un maillon de jonction Grade 80 en service ? Un jeu anormal ou un déplacement suspect de l'axe central met en cause l'intégrité de la liaison et indique une défaillance potentielle de la douille de verrouillage interne. Dans cette situation, désolé je n'ai pas la réponse à votre question je vous invite à vous rapprocher de votre référent technique pour avoir une réponse.
