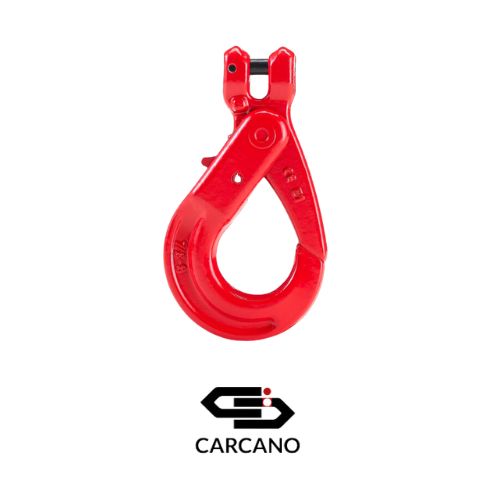

CHAÎNES ET ACCESSOIRES : CROCHET SÉCURITÉ À CHAPE AVEC LINGUET AUTOMATIQUE GRADE 80

Optimisez la fiabilité de vos lignes de levage avec le crochet sécurité à chape avec linguet automatique en Grade 80 (Classe 8), fabriqué par la marque Carcano de la gamme CARTEC (Type CRF) et distribué par Cap Levage. Cet accessoire de levage haute performance intègre une connexion supérieure par chape de raccordement direct, ce qui permet un montage mécanique direct sur la chaîne sans connecteur intermédiaire. Conçu spécifiquement pour répondre aux exigences opérationnelles des chantiers industriels, il est doté d’un système de fermeture automatique autobloquant : le crochet se verrouille instantanément lors de la mise en charge, éliminant tout risque de décrochage accidentel. Sélectionné par Cap Levage pour sa robustesse et sa longévité prévisibles, ce composant forged garantit une sécurité optimale à vos équipes techniques et achats lors de chaque manœuvre.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Matériau haute performance : Acier allié haute résistance de Grade 80 (Classe 8), forgé, trempé et revenu pour une excellente résistance à la traction et à la fatigue mécanique.

• Finition de protection : Revêtement par peinture époxy rouge à haute visibilité offrant une barrière anticorrosion efficace et un repérage rapide sur site.

• Raccordement direct par chape : Tête à chape avec axe et goupille permettant une liaison directe et sécurisée sur le maillon terminal d’une chaîne de levage sans maillon d’assemblage.

• Verrouillage automatique : Linguet automatique de sécurité mécanique qui se bloque de manière autonome sous l'effet de la charge et reste verrouillé tant que celle-ci est suspendue.

• Coefficient de sécurité : Rapport de sécurité réglementaire de 4:1 entre la charge de rupture minimale garantie et la Charge Maximale d'Utilisation (CMU).

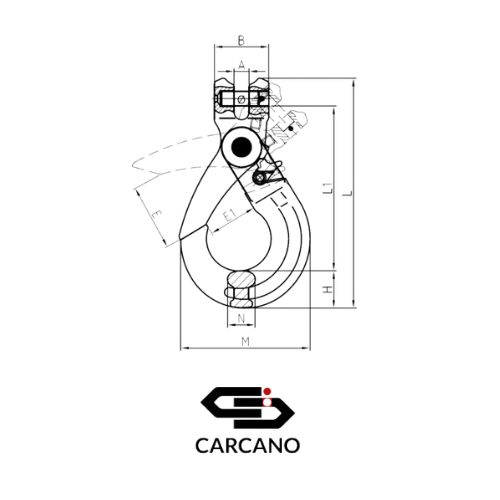

• Données dimensionnelles de la gamme : La gamme CARTEC CRF couvre des diamètres de chaîne s'étendant de 6 mm à 26 mm. Les Charges Maximales d'Utilisation (CMU) s'échelonnent de 1 120 kg pour le modèle compact (Code C1CRF06B) jusqu'à 21 200 kg pour le modèle le plus lourd (Code C1CRF26 - NEW). Le poids unitaire de ces pièces varie de 0,45 kg à 21,8 kg selon la taille choisie.

🎯 APPLICATIONS

• Confection d'élingues de levage : Composant terminal indispensable pour la fabrication, l'assemblage ou la maintenance d'élingues en chaîne à maillons courts de Grade 80.

• Opérations de manutention industrielle : Point de préhension haute sécurité pour les ponts roulants, portiques ou grues mobiles pour la manutention de colis lourds et structures métalliques.

• Secteurs d'activité : Utilisation intensive dans le bâtiment et travaux publics (BTP), la construction mécanique, la sidérurgie, la maintenance industrielle et les zones logistiques ou portuaires.

🧰 CONSEILS D'UTILISATION

• Documentation technique : La notice d'utilisation originale du fabricant Carcano ainsi que l'ensemble des cotes et tolérances d'atelier sont disponibles sur simple demande auprès de Cap Levage.

• Homogénéité du montage : Pour l'intégration à une élingue en chaîne, l'axe de la chape doit être du même grade (Grade 80) et parfaitement adapté au diamètre nominal de la chaîne, conformément au document 02_20.04 – DOC – Vademecum Acheteur Accessoires Levage EVOLIS – V2022.

• Orientation de la charge : Comme rappelé dans le document 02.04 – DOC – Vade-mecum utilisateur accessoires levage EVOLIS – V1_20.pdf, la charge doit s'appliquer exclusivement au fond du siège du crochet, avec la pointe orientée vers le haut. La charge doit être centrée pour travailler en traction axiale et ne doit jamais exercer d'effort sur le clapet automatique ou sur le bec du crochet.

🛡️ RÈGLES DE SÉCURITÉ

• Respect de la CMU : Ne dépassez jamais la charge maximale d'utilisation gravée de manière indélébile sur le corps de l'accessoire (allant de 1 120 kg à 21 200 kg selon le code produit sélectionné). Pour des configurations à plusieurs brins, intégrez les réductions de charge liées aux angles d'élingage spécifiées dans le document 02.04 – DOC – Guide Arrimage Charges Routières INRS ED6145 – V1_20.pdf.

• Efforts axiaux exclusifs : Ce crochet est conçu uniquement pour des sollicitations en traction. Les efforts latéraux, de torsion ou de flexion sur le corps de la pièce ou sur l'axe de chape sont strictement interdits.

• Limites thermiques : Veillez à respecter la plage de température de fonctionnement définie par le fabricant (généralement de -40°C à +200°C sans réduction de charge), en accord avec le document 02_20.04 – DOC – Mémento de l’élingueur INRS ED6178 – V3.

• Intégrité de la structure : Il est strictement interdit d'effectuer des modifications par soudage, usinage ou traitement thermique sur le crochet ou sur son axe sous peine d'altérer définitivement la résistance de l'acier allié.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Conformité Européenne : Accessoire de levage conçu et fabriqué en parfaite conformité avec la directive européenne "Machines" 2006/42/CE (référencée dans le document 02_20.04– DOC – Directive Machines 2006-42-CE – V1).

• Normes harmonisées : Fabriqué selon la norme NF EN 1677-3 (Accessoires pour élingues - Sécurité - Partie 3 : Crochets autobloquants en acier forgé - Classe 8) et adapté pour l'assemblage d'élingues en chaîne conformes à la norme NF EN 818-4.

• Marquage et traçabilité : Marquage obligatoire estampé sur le corps de la pièce comprenant la marque Carcano, le logo CE, le code de traçabilité du lot, le repère de la classe (8 ou 80) et le type de produit.

• Certificats réglementaires : Livré par Cap Levage avec sa déclaration CE de conformité et son certificat d'essai d'épreuve statique d'usine.

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Examen journalier : L'élingueur doit effectuer un contrôle visuel avant chaque prise de poste. Il convient de vérifier l’état de l’axe de chape, la présence de la goupille de sécurité, et s'assurer que le linguet automatique se ferme instantanément grâce à son ressort de rappel.

• Vérification Générale Périodique (VGP) : Conformément à l'Arrêté du 1er mars 2004 (représenté dans le document 02_20.04 – DOC – Arrete du 1 mars 2004 Verifications Levage – V2022), cet accessoire doit subir au moins tous les 12 mois un examen approfondi de son état de conservation par un technicien compétent.

• Critères de rebut : En application des guides de prévention de l'INRS (référencés dans les documents 02_20.04 – DOC – Mémento de l’élingueur INRS ED6178 – V3 et 02_20.04 – DOC – Guide INRS verifications machines appareils accessoires levage – V1), le crochet automatique doit être retiré du service et détruit si l'on constate une déformation de l'axe de chape, une ouverture de la gorge (bec) supérieure à 10% de sa dimension nominale d'origine, ou une usure par frottement réduisant l'épaisseur de la section de la pièce de plus de 10%.

❓ FAQ (FOIRE AUX QUESTIONS)

Peut-on remplacer l'axe d'origine de la chape par un boulon standard si l'axe a été égaré sur le chantier ?

Non, cela est strictement interdit. L'axe d'origine Carcano possède des propriétés mécaniques et thermiques spécifiques au Grade 80. L'utilisation d'une visserie standard annule la conformité CE de l'accessoire et présente un risque critique de rupture, comme stipulé dans le document 02.04 – DOC – Vade-mecum utilisateur accessoires levage EVOLIS – V1_20.pdf. Tout élément manquant doit être remplacé par une pièce de rechange d'origine du fabricant.
