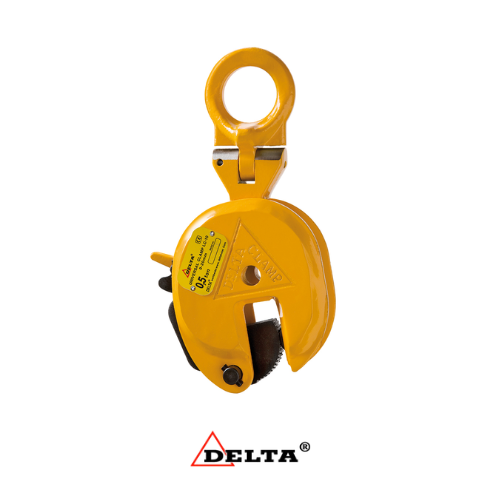

MATÉRIEL DE LEVAGE : PINCE DE LEVAGE UNIVERSELLE DELTA – CL

La pince de levage universelle DELTA de la série DC.0.020 est l'appareil de manutention par excellence sélectionné par Cap Levage pour garantir des manœuvres de force d'une sécurité absolue. Conçu pour le levage, le retournement et le transport de tôles, plaques et poutres en acier, cet équipement robuste s'impose comme un outil indispensable dans les ateliers industriels, les parcs à tôles et sur les chantiers de construction. Sa compacité, associée à son mécanisme de verrouillage de sécurité et à ses mors de serrage trempés haute performance, permet de manipuler vos charges ferromagnétiques en toute confiance. L'ensemble des spécifications et consignes de sécurité présentées dans ce document est conforme aux directives techniques officielles de la notice d'origine D2 - 2025 - DELTA® Pince de levage [DC.0.020] [FR].

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Mors et pivot renforcés: Mors de serrage et mors fixe fabriqués en acier allié trempé pour garantir une adhérence maximale et une longévité exceptionnelle face à l'usure mécanique.

• Verrouillage de sécurité double position: Équipée d'un levier de sécurité permettant de verrouiller fermement la pince en position ouverte (pour une mise en place facilitée sur la tôle) et en position fermée (pour sécuriser la prise avant le levage).

• Plage d'utilisation sur acier dur: Conçue spécifiquement pour manipuler des tôles et des profilés présentant une dureté superficielle allant jusqu'à HRC 37 (environ 345 Hb).

• Capacité de charge minimale optimisée: Le mécanisme auto-serrant requiert une charge minimale équivalente à seulement 10% de la capacité nominale d'utilisation (et descend à 5% pour les aciers plus doux présentant une dureté inférieure à HRC 27).

• Anneau de suspension articulé: L'anneau de suspension permet une articulation multidirectionnelle fluide, facilitant le levage de tôles à plat et leur redressement à la verticale sans contrainte torsionnelle sur le crochet.

🎯 APPLICATIONS

• Levage et transport vertical: Transfert de tôles d'acier individuelles, de plaques métalliques épaisses et de profilés de construction.

• Opérations de retournement de tôles: Permet de lever des plaques stockées horizontalement au sol pour les redresser à la verticale, ou inversement, en garantissant un maintien constant de la charge.

• Alimentation de machines-outils: Manutention sécurisée des tôles brutes pour le chargement et le déchargement des tables de découpe laser, plasma, fraiseuses et cisailles industrielles.

🧰 CONSEILS D'UTILISATION

• Préparation mécanique de la tôle: Assurez-vous que la surface de contact de la charge est propre, sèche, exempte de calamine, de rouille profonde, de graisse ou de peinture épaisse pour permettre aux dents des mors de mordre pleinement dans l'acier.

• Engagement complet de la gorge: Poussez la pince de levage à fond sur la tranche de la tôle. La plaque d'acier doit impérativement être en contact physique direct avec le fond de la gorge de la pince avant d'activer le verrouillage.

• Engagement du verrouillage: Actionnez le levier de verrouillage pour mettre le ressort de sécurité sous tension et bloquer le mors mobile contre la surface de la pièce à lever.

• Test de tension préalable: Réalisez un levage de routine de quelques centimètres afin de valider visuellement la bonne prise et la stabilité de la charge avant de procéder au transfert complet.

🛡️ RÈGLES DE SÉCURITÉ

• Interdiction absolue de transport de personnes: Ce matériel de levage est exclusivement destiné au transport de marchandises. Il est rigoureusement interdit de l'utiliser pour soulever ou transporter des personnes, ou de laisser du personnel circuler sous la charge suspendue.

• Manutention strictement unitaire: Cette pince est conçue pour soulever une seule tôle ou une seule pièce à la fois. Le levage de plusieurs tôles empilées ou de paquets de plaques est strictement interdit en raison du risque de glissement des plaques centrales.

• Respect de l'axe de levage: Veillez à ce que l'effort exercé par l'appareil de levage reste dans l'axe de l'anneau de suspension pour éviter des contraintes de torsion latérales excessives sur le carter de la pince.

• Incompatibilité avec les aciers très durs: Ne tentez jamais de lever des pièces d'acier dont la dureté superficielle dépasse HRC 37 sous peine de voir les mors glisser sur la surface sans pouvoir y mordre, ce qui annulerait la sécurité d'auto-serrage.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Directive Machines 2006/42/CE: Matériel de levage conçu et fabriqué en conformité totale avec les exigences de sécurité et les spécifications techniques européennes.

• Documentation officielle incluse: Chaque pince de levage DELTA DC.0.020 est livrée accompagnée de sa déclaration CE de conformité d'origine, de son mode d'emploi utilisateur et de son certificat de contrôle individuel.

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Vérification Générale Périodique (VGP) obligatoire: En tant qu'accessoire amovible de prise de charge, cet équipement doit obligatoirement faire l'objet d'un contrôle de bon état de conservation au moins tous les douze mois (VGP annuelle) par une personne qualifiée, conformément à l'Arrêté du 1er mars 2004.

• Examen d'adéquation préalable écrit: L'utilisateur doit réaliser une évaluation écrite d'adéquation afin de valider la compatibilité de la pince de levage avec la nature des charges à manipuler (épaisseur, poids, dureté) et les caractéristiques de l'élingue associée.

• Inspection visuelle journalière: Avant chaque prise de poste, l'opérateur doit contrôler visuellement le parfait état d'usure des dents des mors fixes et mobiles, le bon fonctionnement du levier de verrouillage, et l'absence de déformation ou de fissure sur l'anneau articulé.

• Entretien mécanique général: Nettoyez régulièrement le mécanisme interne pour éliminer les poussières de meulage et la calamine. Lubrifiez les articulations avec une huile fluide adaptée. Important: Ne graissez ou n'huilez jamais les surfaces de contact crantées des mors de serrage sous peine de provoquer un glissement de la charge.

• Critères de rebut immédiat: Fissure détectée sur le carter ou l'anneau articulé, usure ou écrasement des dents des mors trempés, levier de verrouillage lâche ne maintenant plus la pression à vide, déformation permanente de l'ouverture de la gorge de la pince, ou disparition de l'étiquette de capacité nominale (CMU).

❓ FAQ (FOIRE AUX QUESTIONS)

• Pourquoi l'auto-serrage de la pince nécessite-t-il une charge minimale? Cette pince universelle utilise un principe de serrage par gravité: plus la charge est lourde, plus le serrage mécanique est puissant. Si la pièce à lever pèse moins de 10% de la capacité maximale de la pince (ou moins de 5% pour les aciers doux), le poids propre de la charge est insuffisant pour générer une force de friction fiable, ce qui expose à un risque de glissement lors d'un choc ou d'un balancement.

• Peut-on utiliser cette pince DELTA sur des tôles en acier inoxydable? L'utilisation sur l'acier inoxydable est possible à condition que la dureté du matériau ne dépasse pas HRC 37. Attention toutefois: les mors trempés laisseront des empreintes visuelles permanentes sur les surfaces polies. De plus, certains inox très durs accélèrent considérablement l'usure mécanique des crans des mors, ce qui exige des contrôles visuels beaucoup plus fréquents.

• Quelle est l'utilité du verrouillage en position ouverte? Le verrouillage en position ouverte maintient le mors mobile rétracté à l'intérieur du carter. Cela permet à l'opérateur de glisser la pince sur la tôle sans effort et sans frotter la surface avec les dents du mors, préservant ainsi l'usure du crantage et simplifiant l'engagement de la gorge de prise.
