MHLBL - MANILLE LYRE BOUCHE LARGE AXE GOUPILLÉ BOULONNÉ

MHLBL - MANILLE LYRE BOUCHE LARGE AXE GOUPILLÉ BOULONNÉ

54,90 € 54,90 € 54.9 EUR

54,90 €

Type : Manille lyre Grade 80 à axe boulonné goupillé et bouche large
Résistance : CMU 4 750 kg à 75 000 kg
Marque : VAN BEEST
Norme : (2006/42/CE)

FRÉQUENCE D'UTILISATION.
MARQUE QUINCAILLERIE
RÈGLEMENTATION
RÉFÉRENCE [MHLBL-ASGHMB] - CMU - DIAMÈTRE AXE

Cette combinaison n'existe pas.

Ajouter à la commande

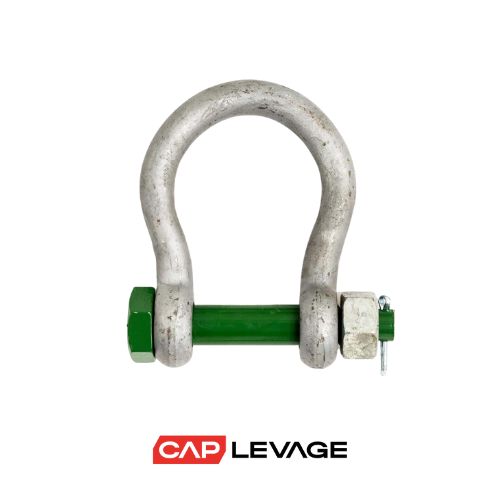

QUINCAILLERIE : MHLBL – MANILLE LYRE BOUCHE LARGE À AXE GOUPILLÉ BOULONNÉ – GRADE 80

La manille lyre MHLBL Green Pin® BigMouth® – Réf. MHLBL-ASGHMB, est conçue pour les opérations de levage intensives, nécessitant une grande ouverture de passage et une sécurité de verrouillage renforcée. Fabriquée en acier allié Grade 80 trempé et revenu, elle est équipée d’un axe boulonné avec goupille de sécurité, permettant un maintien en charge optimal même en usage prolongé. Sa forme lyre à large ouverture facilite l’assemblage avec des élingues à œil, des crochets ou autres accessoires encombrants.

⚙️ CARACTÉRISTIQUES PRINCIPALES

Fabricant : VAN BEEST
Référence produit : MHLBL – ASGHMB (Green Pin® BigMouth®)
Type : Manille lyre à bouche large, axe boulonné et goupillé
Matière : acier allié Grade 80, corps et axe trempés et revenus
Finition : galvanisation
Température d’utilisation : de –20°C à +200°C
Coefficient de sécurité : 6:1 (charge de rupture = 6 x CMU)
Conformité : ASME B30.26
Certifications : 2.1, 2.2, 3.1, MTCa, CE
CMU disponible : de 4,75 T à 75 T
Marquage obligatoire : CMU, Grade, CE, traçabilité, fabricant

🎯 APPLICATIONS

Levage intensif dans les secteurs :
- industrie lourde, BTP, offshore, mines, logistique lourde
Idéale pour les connexions temporaires ou fixes de charges avec :
- élingues textiles, chaînes, crochets ou accessoires de grande section
Permet un levage multi-brins ou une orientation libre sans coincement

🧰 CONSEILS D'UTILISATION

Toujours vérifier que l’axe est correctement serré et goupillé avant toute mise en charge
Ne jamais remplacer la goupille d’origine par un élément non conforme
Ne pas utiliser avec des accessoires de levage de grade inférieur au Grade 80
Nettoyer et graisser régulièrement l’axe et les filetages en cas d’utilisation prolongée en environnement agressif
Vérifier l’absence de jeu latéral excessif ou d’usure du corps

🛡️ RÈGLES DE SÉCURITÉ

Ne jamais dépasser la CMU indiquée pour la taille utilisée
Retirer immédiatement du service en cas de :
- déformation du corps ou de l’axe, usure anormale, corrosion perforante
Ne pas soumettre à une torsion ou un levage hors axe non prévu
Toujours utiliser avec des EPI adaptés : gants, chaussures de sécurité, lunettes

📄 CADRE RÉGLEMENTAIRE ET NORMES

Conforme à la Directive Machines 2006/42/CE
Norme de fabrication : ASME B30.26
Marquage réglementaire : CMU, CE, grade, numéro de lot, fabricant
Articles du Code du travail : R.4311-1 à R.4323-57

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

La manille lyre bouche large MHLBL – VAN BEEST est soumise à des vérifications générales périodiques annuelles, conformément à l’arrêté du 1er mars 2004 (modifié) et aux articles R.4323-23 à R.4323-27 du Code du travail.
Ces contrôles peuvent être réalisés par :

Un bureau de contrôle agréé
Une personne habilitée en interne
Une entreprise spécialisée dans les accessoires de levage, justifiant des compétences et connaissances réglementaires requises.

🟥➤ Un besoin, une urgence, une vérification à prévoir ?
Notre équipe vous répond rapidement au 05 49 53 37 87 ou par mail à be@caplevage.fr

— Efficacité et fiabilité garanties, réponse en 24h !

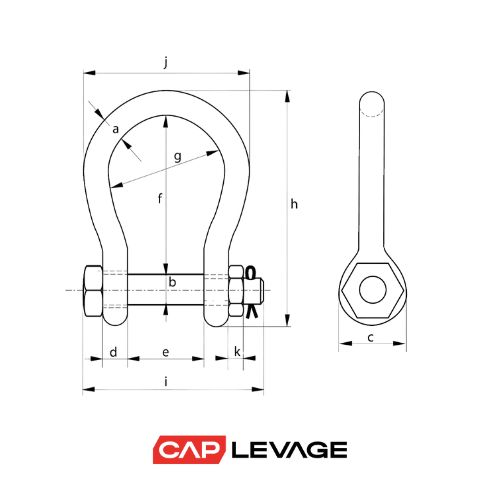

RÉFÉRENCE	CMU	DIAM CORPS (a)	DIAM AXE (b)	DIAM OEIL (c)	LARG INT (e)	LONG INT (f)	LONG AXE (j)	POIDS	SERVICE
	t	mm	mm	mm	mm	mm	mm	kg
MHLBL4.75	4.75	22	25	52	63	112	132	2.08	Demande de devis
MHLBL6.5	6.5	25	28	59	75	135	155	3.14	Demande de devis
MHLBL8.5	8.5	28	32	66	82	148	171	4.36	Demande de devis
MHLBL9.5	9.5	32	35	72	90	162	190	5.95	Demande de devis
MHLBL12	12	35	38	79	100	180	210	7.87	Demande de devis
MHLBL16	16	38	42	88	106	216	235	12.5	Demande de devis
MHLBL25	25	45	50	103	127	248	265	16.7	Demande de devis
MHLBL30	30	50	57	118	146	273	307	25	Demande de devis
MHLBL55	55	65	70	145	165	314	343	45	Demande de devis
MHLBL75	75	83	83	164	184	330	420	77	Demande de devis
