CHAÎNES ET ACCESSOIRES : MAILLE DE TÊTE SIMPLE – GRADE 80 (CM / CMS)

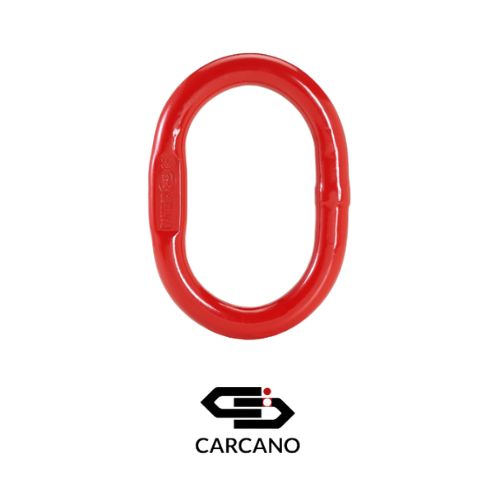

Découvrez la gamme supérieure de mailles de tête ovales Cartec 80 (Séries CM et CMS) distribuée par Cap Levage, l'élément maître indispensable pour la confection d'élingues en chaîne ou en câble de haute performance. Spécialement conçue pour centraliser les forces et assurer une liaison sécurisée avec le crochet de votre appareil de levage, chaque maille de cette série bénéficie d'une géométrie ovale optimale. Cette forme spécifique garantit une excellente concentricité et une répartition homogène des efforts, tout en permettant un débattement parfait des composants de liaison. Que ce soit pour une configuration standard ou avec entrée plate (série CMS) facilitant l'insertion de connecteurs de type maillon coupling, cette gamme incarne la robustesse et la fiabilité indispensables à vos opérations de manutention exigeantes, mettant en valeur l'engagement de la société Cap Levage pour la sécurité de vos chantiers et ateliers.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Matériau de base : Acier de construction forgé à haute résistance, traité thermiquement, de Grade 80 (Classe 8).

• Finition : Revêtement de protection par peinture époxy rouge haute visibilité, offrant une excellente résistance à la corrosion et aux agressions industrielles.

• Famille de produit : CM (Maille ovale standard) / CMS (Maille ovale avec entrée plate).

• Compatibilité des chaînes : Conçue pour s'adapter aux chaînes de levage de diamètre nominal allant de 6 mm à 40 mm selon les configurations.

• Coefficient de sécurité : Ratio de 1:4 conformément aux exigences strictes de la directive "Machines" pour les accessoires métalliques de levage.

• Plage de performance globale de la gamme : La gamme technique Cartec 80, propose des dimensions intérieures de maille s'étendant d'une longueur (P) de 110 mm jusqu'à 430 mm. Les Charges Maximales d'Utilisation (CMU) s'échelonnent avec une précision absolue de 1 500 kg en levage vertical direct pour les modèles les plus compacts (CM 0706) jusqu'à 56 000 kg en configuration inclinée pour les structures lourdes (CM 4036).

🎯 APPLICATIONS

• Confection d'élingues : Point d'ancrage principal supérieur (maille de tête) pour la fabrication d'élingues multibrins (1 à 4 brins) en chaîne, en câble d'acier ou en textile.

• Interface de levage : Raccordement direct sur le crochet des ponts roulants, grues à tour, grues mobiles ou portiques de chantier.

• Utilisations industrielles : Manutention lourde dans les secteurs du bâtiment et travaux publics (BTP), de la sidérurgie, des chantiers navals et des ateliers de maintenance mécanique.

🧰 CONSEILS D'UTILISATION

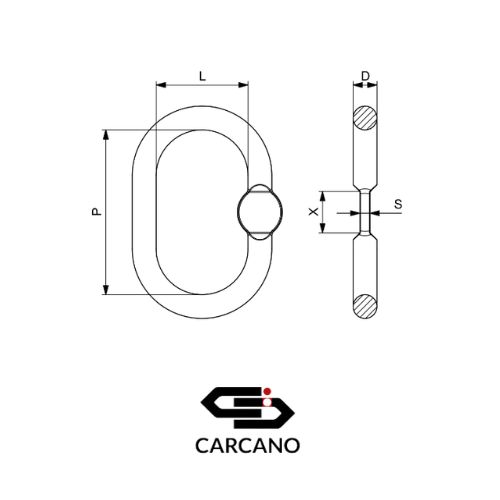

• Notice technique : Pour vous accompagner dans vos montages réglementaires, une notice d'instructions complète ainsi que les dimensions nominales précises selon l'EN 1677-4 (diamètre de fil D, pas intérieur P, largeur intérieure L, et section de l'entrée plate SxX) sont disponibles sur simple demande auprès de nos services Cap Levage.

• Adéquation des dimensions : Avant toute utilisation, assurez-vous de la compatibilité dimensionnelle entre l'épaisseur du crochet de votre appareil de levage et la largeur intérieure (L) de la maille. Un espace libre supérieur à 10% de la largeur du crochet est recommandé de chaque côté pour éviter tout point dur ou sollicitation en flexion latérale.

• Montage avec entrée plate : Pour les références de la série CMS, l'entrée plate doit être exclusivement utilisée pour l'insertion et le passage correct des composants d'élingage (maillons de jonction, manilles), en veillant à ne pas forcer sur la structure.

🛡️ RÈGLES DE SÉCURITÉ

• Respect strict de la CMU : Ne dépassez jamais la Charge Maximale d'Utilisation (CMU) gravée de façon permanente sur la maille. La charge admissible varie de 1 500 kg à 56 000 kg selon le diamètre nominal de la chaîne et l'angle d'inclinaison des brins (0° à 45°), comme spécifié dans les tableaux techniques de Cap Levage.

• Orientation de l'effort : La force de traction doit impérativement s'exercer selon l'axe longitudinal de la maille de tête ovale. Les forces appliquées de manière transversale ou perpendiculaire au plan de l'anneau (sollicitation en flexion latérale) sont strictement interdites.

• Interdiction de modification : Ne tentez jamais de modifier une maille de tête par soudage, usinage, traitement thermique ou tout autre procédé thermique ou mécanique, sous peine d'altérer de manière irréversible sa résilience et sa résistance d'origine.

• Interdiction de superposition : Évitez que plusieurs mailles ou boucles d'élingues se superposent directement dans le fond du crochet de levage, afin de ne pas générer de contraintes mécaniques anormales.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Conformité réglementaire : Ce matériel technique est conçu conformément aux exigences fondamentales de l'Annexe I de l'article R. 4312-1 du Code du travail (02.04– DOC – Directive Machines 2006-42-CE – V1).

• Normes de référence : Fabrication et essais qualifiés selon la norme harmonisée européenne NF EN 1677-4 (Accessoires pour élingues - Mailles - Classe 8).

• Marquage réglementaire : Inscriptions claires, indélébiles et traçables comprenant le code du produit, le Grade (80), la Charge Maximale d'Utilisation (CMU), le numéro de lot pour une traçabilité totale, le logo du fabricant Cartec ainsi que le marquage de conformité réglementaire CE.

• Attestation : Chaque maille de levage est livrée systématiquement par Cap Levage avec sa déclaration CE de conformité et son attestation d'essai, conformément au document 02.04 – DOC – Vademecum Acheteur Accessoires Levage EVOLIS – V2022.

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Inspection visuelle systématique : Avant chaque opération de manutention, l'élingueur ou l'opérateur doit inspecter minutieusement l'état de la maille. Tout signe de déformation, d'allongement du pas intérieur (P), de présence de criques, de fissures, d'entailles profondes ou de traces de chocs impose le retrait immédiat et définitif du service de l'accessoire.

• Contrôle d'usure dimensionnelle : Conformément à l'Arrêté du 1er mars 2004 (02.04 – DOC – Arrrete du 1 mars 2004 Verifications Levage – V2022), une Vérification Générale Périodique (VGP) doit être réalisée au minimum tous les 12 mois par une personne qualifiée. Une réduction du diamètre nominal du fil (D) supérieure à 10% causée par l'usure ou l'abrasion exige la mise au rebut et la destruction immédiate de la maille.

❓ FAQ (FOIRE AUX QUESTIONS)

Quelle est l'utilité exacte de la série "CMS" avec entrée plate par rapport à la série "CM" ? L'entrée plate présente sur la série CMS est une section volontairement réduite et calibrée du profil de la maille. Elle permet l'insertion et le montage direct de certains accessoires de liaison mécaniques, tels que les maillons de jonction (coupling links) ou certaines manilles lyres, sans avoir besoin d'ouvrir ou de forcer la maille. La série CM, quant à elle, dispose d'un fil de section entièrement ronde (D) constante.

Peut-on utiliser ces mailles de tête Cartec 80 pour l'élingage de charges dissymétriques ? Oui, mais sous réserve d'une étude d'adéquation rigoureuse. Lorsque la charge présente un centre de gravité excentré, les efforts ne se répartissent pas de manière homogène entre les brins de l'élingue, ce qui peut saturer un côté de la maille de tête. Dans ce cas, il est impératif de se référer au 02.04 – DOC – Mémento de l’élingueur INRS ED 6178 – V3 et de s'assurer que la force subie par le brin le plus sollicité reste strictement inférieure à la capacité unitaire admissible, ou d'employer un palonnier de répartition de charge Cap Levage.

🟥➤ Un besoin, une urgence, une vérification à prévoir ?
Notre équipe vous répond rapidement au 05 49 53 37 87 ou par mail à be@caplevage.fr
— Efficacité et fiabilité garanties, réponse en 24h  !
