CHAINES ET ACCESSOIRES  : MAILLON DE TÊTE TRIPLE – SÉRIE TECHNIQUE CARTEC 80 (CMC / CMCS)

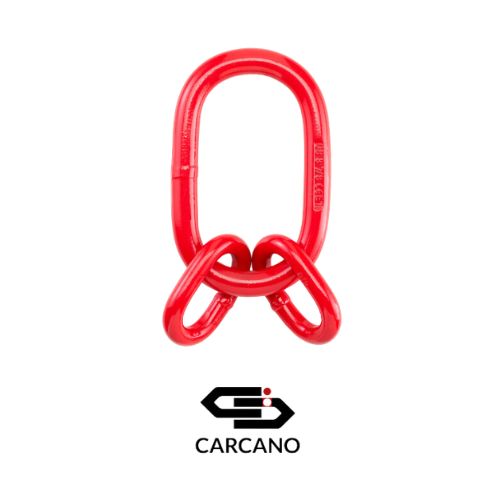

Optimisez la sécurité de vos configurations d'élingage avec la gamme supérieure de maillons de tête triples Cartec 80 (Séries CMC et CMCS) sélectionnée par Cap Levage. Cet accessoire de quincaillerie lourde et de haute précision est la solution maîtresse idéale pour la confection d'élingues de levage à 3 ou 4 brins en chaîne ou en câble d'acier. Composé d'une maille principale ovale et de deux mailles intermédiaires (ou sous-mailles) solidaires, ce système technique est spécialement conçu pour garantir une répartition parfaitement homogène des efforts de traction et un alignement optimal des brins lors de la mise sous tension. Disponible en version standard ou avec entrée plate (série CMCS) pour faciliter l'insertion de connecteurs, cette série assure une liaison mécanique fluide, hautement sécurisée et conforme aux exigences industrielles les plus strictes. En choisissant la série CMC/CMCS de Cap Levage, vous intégrez un équipement robuste qui valorise le professionnalisme et l'expertise technique de vos équipes sur le terrain.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Matériau de base : Conçu à partir d'un acier de construction robuste forgé de Grade 80 (Classe 8), garantissant une excellente résistance mécanique et une haute résilience.

• Finition : Traitement de surface par peinture époxy rouge de qualité supérieure, offrant une protection efficace contre la corrosion et les agressions environnementales.

• Famille de produit : CMC (Maillon de tête triple standard) / CMCS (Maillon de tête triple avec entrée plate).

• Configuration d'élingage : Spécifiquement calibré pour les systèmes d'élingues de levage à 3 ou 4 brins.

• Coefficient de sécurité : Ratio de 1:4 conformément aux exigences réglementaires de la directive européenne "Machines".

• Plage de performance globale de la gamme : La gamme offre des dimensions nominales de chaîne s'étendant de 6 mm à 32 mm. Les charges maximales d'utilisation (CMU) s'échelonnent avec précision de 2 360 kg pour l'angle d'inclinaison le plus fermé (0° à 45°) sur les modèles compacts (CMC 0607) jusqu'à 47 500 kg pour les angles ouverts (45° à 60°) sur les configurations de haute capacité (CMC 32).

🎯 APPLICATIONS

• Confection d'élingues multibrins : Assemblage supérieur maître pour la création d'élingues à 3 ou 4 brins en chaîne, câble ou textile.

• Opérations de manutention complexes : Levage et déplacement de structures industrielles lourdes, de moteurs massifs, de moules ou de composants de génie civil nécessitant plusieurs points d'ancrage.

• Secteurs d'activité : Utilisation intensive dans l'industrie manufacturière, le bâtiment et travaux publics (BTP), les chantiers navals et la maintenance mécanique lourde.

🧰 CONSEILS D'UTILISATION

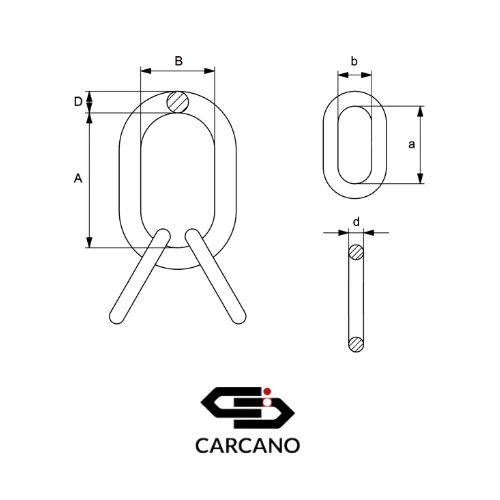

• Notice technique : Une notice d'instructions complète ainsi que les dimensions nominales précises selon l'EN 1677-4 (diamètre de fil de la maille principale D, pas P, largeur L ; et pour les sous-mailles : diamètre D1, pas P1, largeur L1, section plate SxX) sont disponibles sur simple demande auprès de Cap Levage pour garantir vos montages réglementaires.

• Compatibilité du crochet : Veillez à ce que la maille principale ovale du maillon triple repose parfaitement au fond du siège du crochet de l'appareil de levage (grue, pont roulant) et qu'elle dispose d'un jeu latéral suffisant (idéalement supérieur à 10% de l'épaisseur du crochet) pour éviter tout coincement.

• Montage de la série CMCS : Pour les références équipées d'une entrée plate, utilisez cette section réduite pour insérer facilement les maillons de jonction (coupling) ou manilles, en évitant toute contrainte mécanique forcée sur le pas de vis ou le connecteur.

🛡️ RÈGLES DE SÉCURITÉ

• Respect strict de la CMU : Ne dépassez jamais la Charge Maximale d'Utilisation (CMU) spécifiée pour chaque référence. Comme l'indique le tableau technique, la CMU varie selon l'angle d'élingage (par exemple, 17 000 kg entre 0° et 45° contre 11 800 kg entre 45° et 60° pour la référence CMC 16).

• Orientation des efforts : Les forces de traction doivent s'exercer de manière symétrique et équilibrée à travers les deux sous-mailles intermédiaires. Veillez à ce que les brins de l'élingue ne soient pas croisés ou vrillés lors de la mise sous tension.

• Limitation des angles : Il est strictement interdit d'utiliser cet accessoire avec un angle d'élingage supérieur à 60° par rapport à la verticale, sous peine de générer des contraintes de flexion destructrices sur la maille principale.

• Interdiction de modification : Ne tentez jamais de modifier, meuler, usiner ou souder un élément du maillon de tête triple sous peine d'altérer de manière irréversible sa résistance mécanique d'origine.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Directive Européenne : Matériel conforme aux exigences de sécurité de la directive "Machines" 2006/42/CE (02_2.04– DOC – Directive Machines 2006-42-CE – V1).

• Norme de fabrication : Dimensions et critères d'essais conformes à la norme européenne NF EN 1677-4 (Accessoires pour élingues - Mailles - Classe 8).

• Marquage et traçabilité : Inscriptions claires et permanentes comprenant le code produit, le logo Cartec, le Grade (80), la Charge Maximale d'Utilisation (CMU) selon l'angle, le numéro de lot pour une traçabilité totale à 100%, et le marquage réglementaire CE.

• Certification : Livré avec son certificat de conformité constructeur attarant du respect des exigences de fabrication et des essais d'épreuve statique (02_2.04 – DOC – Vademecum Acheteur Accessoires Levage EVOLIS – V2022).

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Inspection visuelle avant chaque poste : Avant chaque opération de levage, inspectez minutieusement l'état général du maillon triple. Tout signe de déformation, d'allongement des mailles, de fissure, de trace de choc profond ou de corrosion prononcée impose son retrait immédiat et définitif du service.

• Vérification Générale Périodique (VGP) : Conformément à l'Arrêté du 1er mars 2004 (02_2.04 – DOC – Arrete du 1 mars 2004 Verifications Levage – V2022), cet accessoire doit subir un contrôle de l'état de conservation par une personne qualifiée au moins tous les 12 mois. Une réduction du diamètre nominal (D ou D1) supérieure à 10% suite à l'usure impose la mise au rebut immédiate du matériel.

❓ FAQ (FOIRE AUX QUESTIONS)

Pourquoi utiliser un maillon triple plutôt qu'une maille ovale simple pour une élingue à 4 brins ? L'utilisation d'une maille simple pour 3 ou 4 brins entraîne un chevauchement et un entassement des maillons ou des connecteurs au point de contact, ce qui génère des forces transversales et une usure prématurée. Le maillon de tête triple (série CMC/CMCS) sépare la charge : la maille principale se connecte au crochet de la grue, tandis que les deux mailles intermédiaires reçoivent chacune un groupe de brins. Cela garantit une liberté de mouvement totale et une traction parfaitement alignée.
