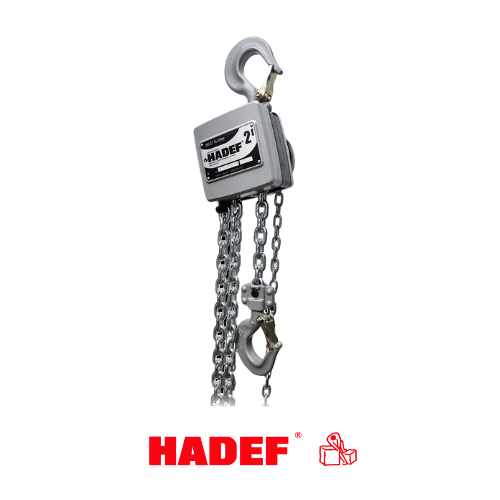

MATÉRIEL DE LEVAGE : PALAN MANUEL EN ALUMINIUM HADEF 360/21 – PM

Le palan manuel à chaîne HADEF de la série 360/21 (ALUflex / Professional Line) est l'appareil de manutention verticale de qualité supérieure sélectionné par Cap Levage pour fiabiliser vos manœuvres de force en ateliers, usines et chantiers. Conçu à partir de composants mécaniques haut de gamme, cet équipement se distingue par un boîtier fermé et robuste en aluminium, garantissant un poids propre minimal (jusqu'à 45% plus léger et plus petit qu'un modèle en acier standard) et une protection maximale de la pignonnerie de précision contre les chocs et la poussière. Équipé d'une chaîne de charge à haute résistance EN 818-7-T (qualité RUD zinguée) et de crochets en acier forgé équipés de linguets de sécurité robustes, ce matériel de la série matériel de levage assure un levage d'une extrême fluidité, une sécurité absolue et un très faible effort manuel sur la chaîne de manœuvre.

⚙️ CARACTÉRISTIQUES PRINCIPALES

• Nom de la gamme : HADEF Série 360/21 ALUflex (Professional Line - Palans manuels en aluminium).

• Structure du carter : Boîtier compact et ultra-robuste en alliage d'aluminium à haute résistance, offrant une réduction de poids exceptionnelle et une protection totale de la pignonnerie contre les impacts extérieurs.

• Composants de liaison : Crochets de suspension et de charge robustes en acier forgé de haute ténacité, équipés de clapets et linguets de sécurité en acier pour interdire tout décrochage accidentel de la charge.

• Sécurité de maintien : Système de frein de charge automatique à friction (frein à pression de sécurité) maintenant instantanément la charge en position dès que l'opérateur relâche la chaîne de manœuvre, combiné à un limiteur de surcharge intégré par accouplement à friction.

• Indicateur de fonctionnement : Tête rotative à 360° et entrée de chaîne optimisée garantissant un enroulement sûr, guidé et silencieux de la chaîne de charge dans l'appareil, même lors de manœuvres sous des angles obliques.

🎯 APPLICATIONS

• Levage et manutention de charges suspendues : Élévation, positionnement millimétrique et descente de moteurs, de pièces de machines brutes ou usinées et de composants lourds de 250 kg à 5000 kg selon le modèle sélectionné.

• Opérations de maintenance sur site : Appareil de levage autonome ultra-léger et maniable (seulement 2,6 kg pour la version 250 kg), idéal pour les équipes itinérantes intervenant sur des structures dépourvues d'alimentation électrique ou dans des zones confinées.

• Manutention sur plans horizontaux et inclinés : Flexibilité totale d'utilisation grâce à sa tête rotative à 360° permettant de guider la chaîne de manœuvre sous n'importe quel angle sans risque de blocage ou de coincement mécanique.

🧰 CONSEILS D'UTILISATION

• Vérification de la chaîne de manœuvre : Déroulez la chaîne de manœuvre zinguée DIN 766 et assurez-vous de son alignement et de son engagement fluide dans la poulie de manœuvre rotative à 360°, ce qui évite tout jeu mécanique ou blocage lors des manipulations.

• Validation du système de frein : Avant de procéder au levage complet, effectuez un test de routine en élevant légèrement la charge sur une faible hauteur, puis relâchez la chaîne de manœuvre. La charge doit rester strictement immobile sans descendre.

• Option de stockage et de transport : Utilisez le sac à chaîne optionnel (Kettenspeicher) pour stocker proprement le brin mou de la chaîne de charge. Ce sac peut également servir de sacoche de transport pratique pour déplacer le palan. Pour les petites capacités (250 kg à 1000 kg), une sacoche de ceinture est également disponible en option.

• Enroulement rectiligne : Surveillez constamment le défilement et veillez à ce que la chaîne de charge zinguée RUD reste parfaitement alignée et guidée dans la noix de chaîne, sans générer de vrillage, de nœud ou de croisement, en particulier sur les modèles 3000 kg et 5000 kg configurés en double brin.

🛡️ RÈGLES DE SÉCURITÉ

• Respect de la capacité nominale : Ne dépassez sous aucun prétexte la Charge Maximale d'Utilisation (CMU) gravée sur la plaque signalétique de l'appareil. Les capacités nominales allant de 250 kg à 5000 kg représentent des limites d'utilisation prévues exclusivement pour des efforts verticaux perpendiculaires.

• Interdiction absolue de transport de personnes : Ce palan de la famille matériel de levage est exclusivement destiné aux marchandises. Il est rigoureusement interdit de l'utiliser pour soulever, soutenir ou transporter des personnes, ou de faire circuler des charges au-dessus du personnel.

• Maintien de la réserve de chaîne : Ne déroulez jamais la chaîne de charge au-delà de sa limite utile. Un minimum de sécurité doit toujours rester enroulé sur la poulie interne pour éviter toute rupture mécanique sous charge.

• Interdiction de modification thermique et ATEX : Toute modification de la structure par usinage, démontage non autorisé, soudure à l'arc ou modification de l'accouplement à friction est formellement proscrite. Ce modèle standard en aluminium ne convient pas pour une utilisation en zone ATEX.

📄 CADRE RÉGLEMENTAIRE ET NORMES

• Directive Machines 2006/42/CE : Matériel de levage conçu et testé en totale conformité avec les exigences de sécurité européennes applicables aux appareils de manutention.

• Règles de conception mécanique (EN 13157) : Robustesse structurale et mécanique validée selon les exigences de sécurité et de calcul définies pour les palans manuels.

• Chaîne de charge haute résistance (EN 818-7-T) : Équipé d'une chaîne de levage zinguée de fabrication allemande RUD, conforme aux tolérances de la norme européenne.

• Chaîne de manœuvre (DIN 766) : Équipé d'une chaîne de manœuvre zinguée de qualité supérieure pour un défilement optimal dans toutes les directions.

• Documentation d'origine incluse : Chaque palan HADEF 360/21 ALUflex est livré accompagné de son mode d'emploi d'origine, de sa déclaration CE de conformité et de son certificat d'essai et de contrôle usine (garanti ISO 9001).

⚠️ OBLIGATION ET CONTRÔLES PÉRIODIQUES

• Installation sur support dimensionné : Le palan doit être suspendu à un point d'ancrage fixe ou sur un chariot de translation dont la structure est calculée et validée pour supporter la charge maximale de l'appareil.

• Vérification Générale Périodique (VGP) obligatoire : En tant qu'appareil mécanique actif dédié au levage de charges suspendues, cet équipement doit obligatoirement faire l'objet d'un contrôle de bon état de conservation au moins tous les douze mois par une personne qualifiée, conformément aux exigences de l'Arrêté du 1er mars 2004 et des guides de l'INRS.

• Maintenance et lubrification : Inspectez visuellement l'état d'usure de la chaîne galvanisée RUD et l'ouverture des crochets avant chaque poste. Graissez régulièrement les engrenages avec une graisse adaptée. Important : Ne lubrifiez, huilez ou graissez jamais les disques de friction du système de freinage automatique sous peine de neutraliser totalement la sécurité du frein.

• Critères de rebut immédiat : Déformation visible ou allongement des maillons de la chaîne de charge RUD, ouverture du bec de crochet supérieure à 10% ou absence de linguet de sécurité, usure prononcée ou jeu excessif dans les cliquets de frein, ou disparition des marquages obligatoires de la capacité (CMU).

❓ FAQ (FOIRE AUX QUESTIONS)

• Comment fonctionne le système de protection contre les surcharges par accouplement à friction ? Le palan HADEF 360/21 intègre un accouplement à friction qui agit comme un limiteur de surcharge. Si l'opérateur tente de lever une masse supérieure à la capacité nominale de l'appareil, le dispositif patine de manière autonome, protégeant ainsi l'ensemble du mécanisme du palan, la chaîne et la structure de support contre tout risque de rupture.

• Pourquoi ce palan est-il qualifié d'ultra-léger et de compact ? Grâce à son boîtier fermé en alliage d'aluminium à haute résistance, le HADEF 360/21 pèse jusqu'à 45% de moins que les palans manuels en acier traditionnels de même capacité (le modèle 250 kg ne pèse que 2,6 kg et le modèle 500 kg seulement 4,6 kg). Cette compacité extrême permet de l'accrocher, de l'enlever et de le transporter à la ceinture dans sa sacoche optionnelle avec une ergonomie de travail optimale.

• Qu'apporte la tête rotative à 360° à l'utilisation ? La tête rotative complète à 360° offre une flexibilité de travail absolue. Elle permet à l'opérateur de se positionner en toute sécurité et de manœuvrer la chaîne de manœuvre depuis n'importe quelle direction, y compris sous des angles obliques ou dans des espaces extrêmement restreints où l'utilisation d'un palan traditionnel serait impossible.
